微星的X870E产品家族中，其实之前是一直都没有ACE战神这款产品的，GODLIKE超神下面直接就到Carbon暗黑，而上一代的X670E是有ACE战神这个型号的。而最近板厂都在推出新的AM5主板，其实主要升级是从原来的32MB BIOS升级至容量更大的64MB BIOS，只不过微星在这波升级中顺势推出了MEG X870E ACE MAX战神主板。

微星历代的ACE战神主板都与最顶级的GODLIKE超神设计颇为接近，这代MEG X870E ACE MAX战神其实也是这样，它在设计上宛如一块从E-ATX规格瘦身至ATX规格的MEG X870E GODLIKE超神主板。

微星X870E ACE MAX主板介绍

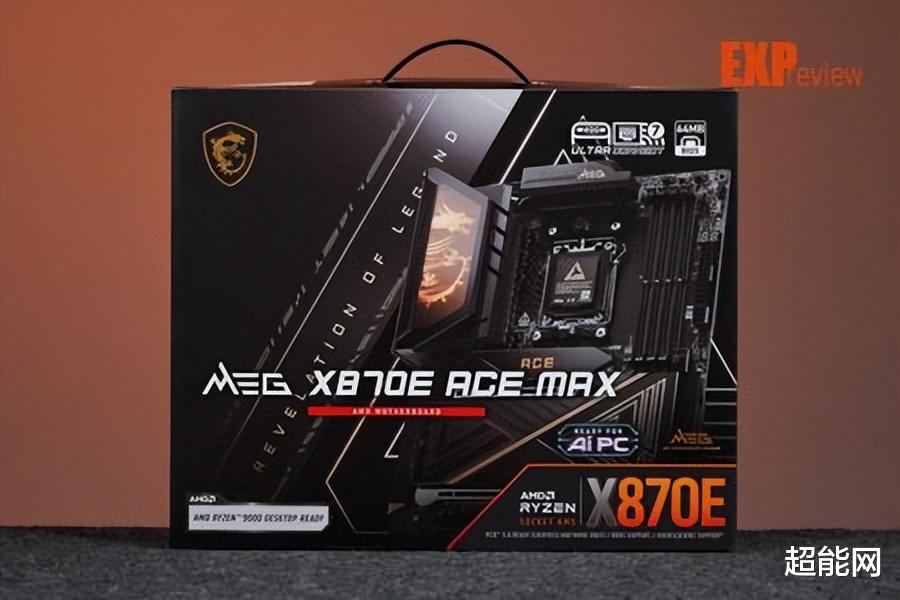

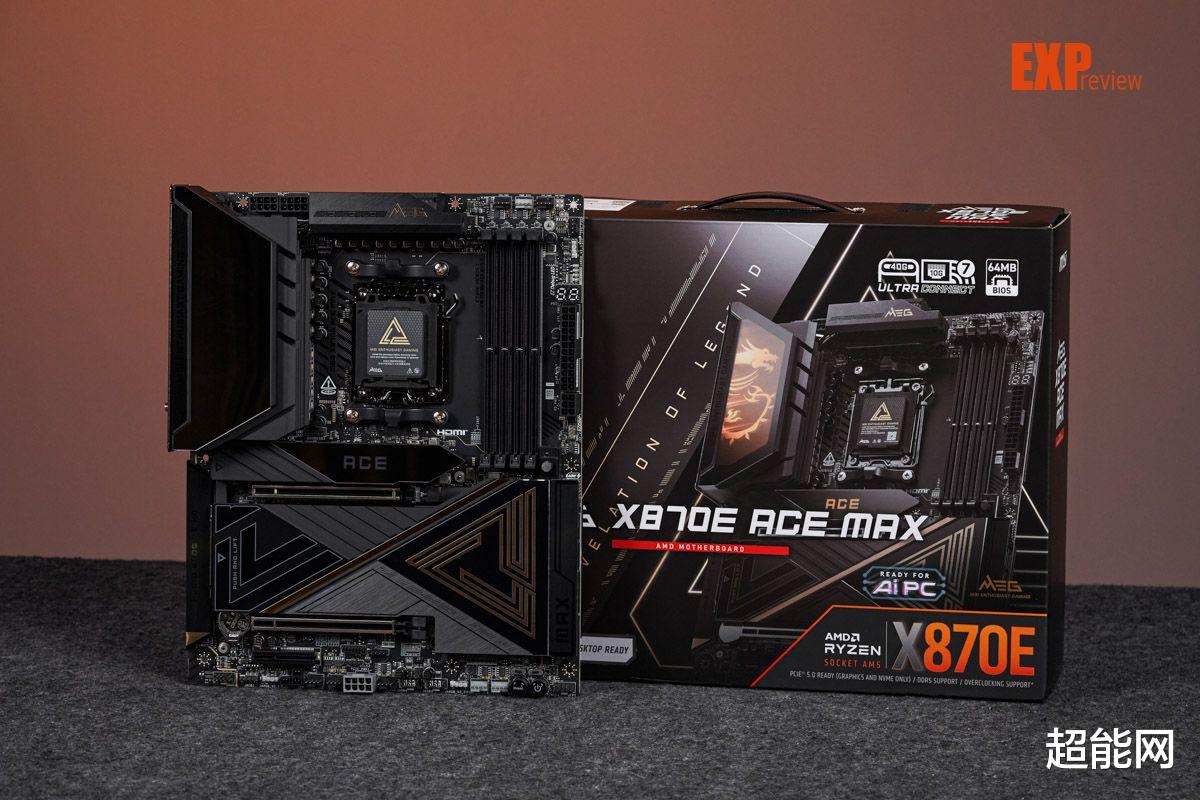

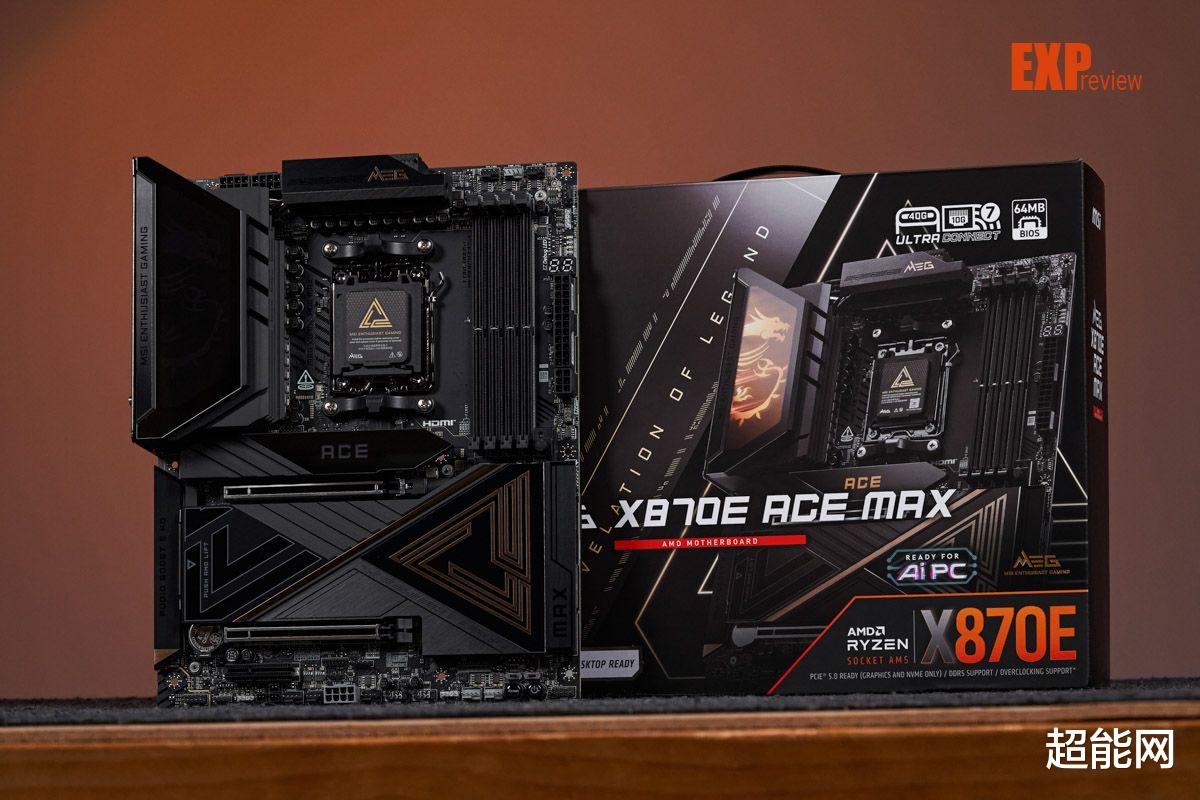

主板的外包装与过往一样采用了带有手提的紧凑型设计，没有因为是旗舰定位而做一些过于夸张的面子工程。在实实在在之余，正面依旧展现着ACE金光闪闪的标志性设计风格，低调之中不失豪华，给人一种由内向外渗透的高端之气，犹如一名富有涵养的名流人士。

右上角标注了这款主板的主要特色，包括USB 40Gbps接口、10G LAN、WiFi 7和64MB大容量BIOS。而更多的东西则印在主板包装的背面，主板采用18+2+1相供电搭配110A SPS，并且DIY友好型设计，从人性化的角度出发，在接口、插槽和外围的扩展性功能上深度优化，力求为用户提供简单实用的使用体验。

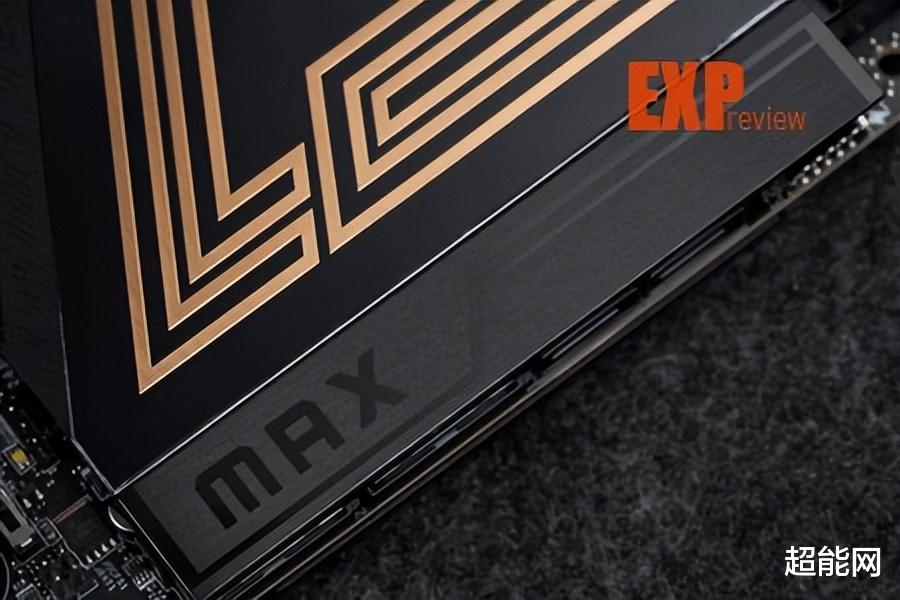

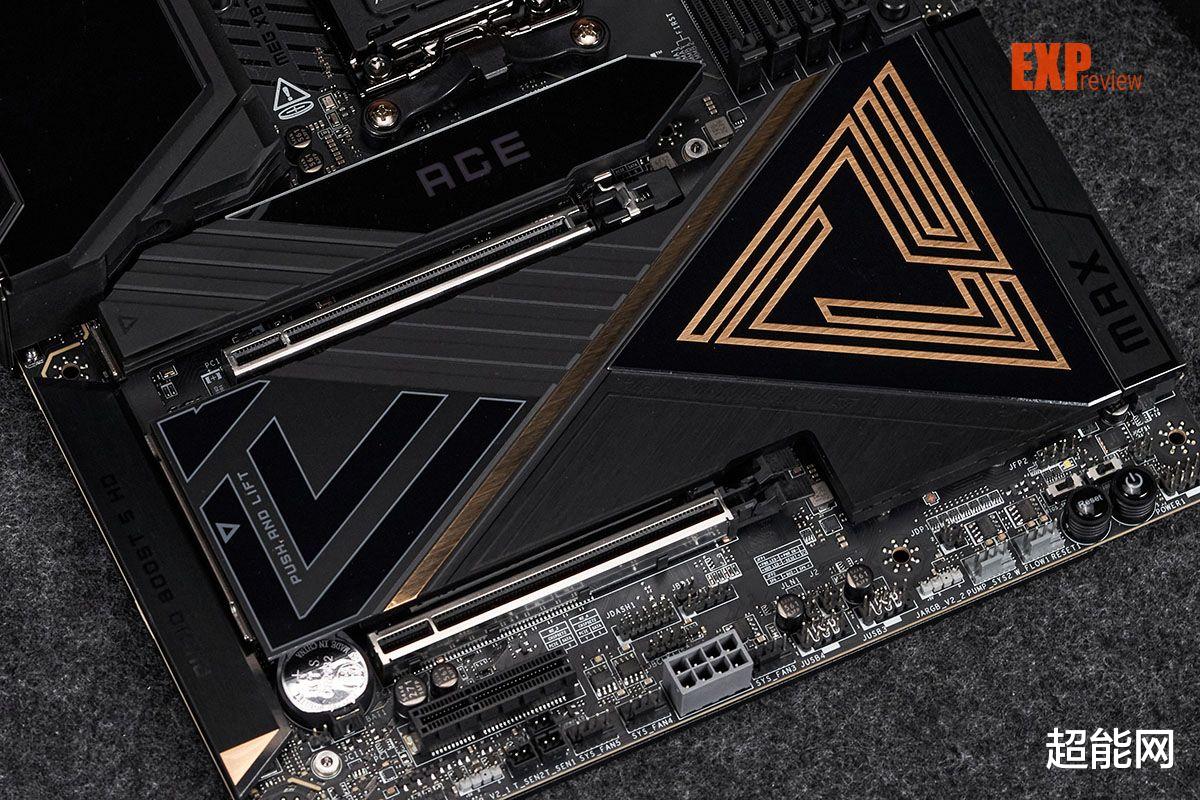

既然是微星最顶级的MEG系列主板，X870E ACE MAX战神自然就不会缺少金光闪闪的装饰，南桥上方巨大的金色三角形是MEG系列的Logo，这块巨大的M.2散热装甲有拉丝、磨砂和镜面三种不同的表面，并用简单的线条分隔成四个区域，上方区域的纹路还与另一块M.2散热器连得上，相当之有设计感。那块CPU下方的M.2散热器设计更是颇有X870E超神十周年限量主板的风格，一边是磨砂一边是单面镜，只不过单面镜下面的从屏幕变成了RGB灯。

视角转向CPU供电区域，CPU插座上方的散热器有金色的MEG字样，而插座左侧的散热器上面则有巨大的单面镜，亮灯后你能看到巨大的龙图腾，设计比微星去年推出的MEG Z890 ACE主板又上了一个等级。

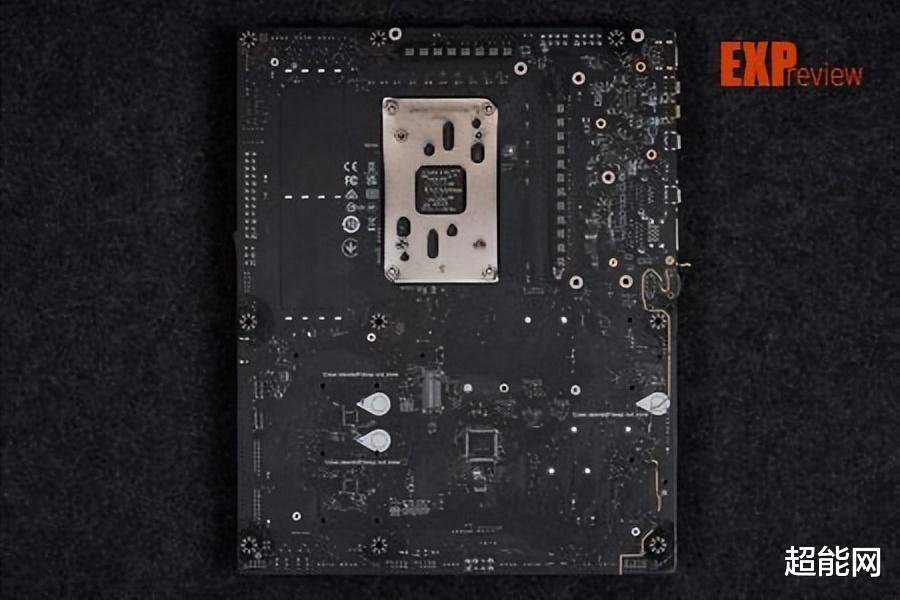

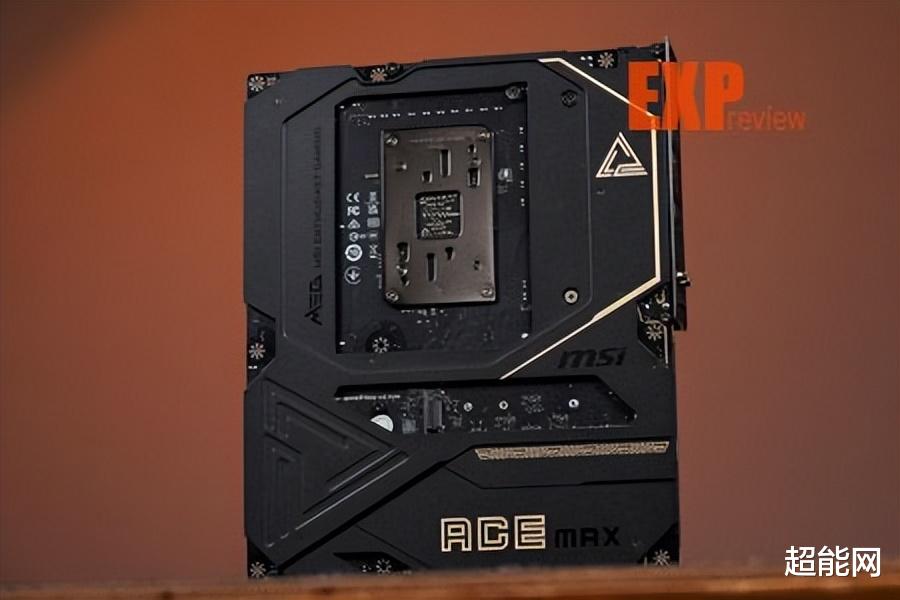

主板背部依然是保留了金属背板，同样用金漆印有品牌系列型号等元素，除了增颜值，更重要的是能够辅助背部发热元件进行散热，保护背部元件不受磕碰，提升主板的强度以减少PCB弯曲形变的程度。

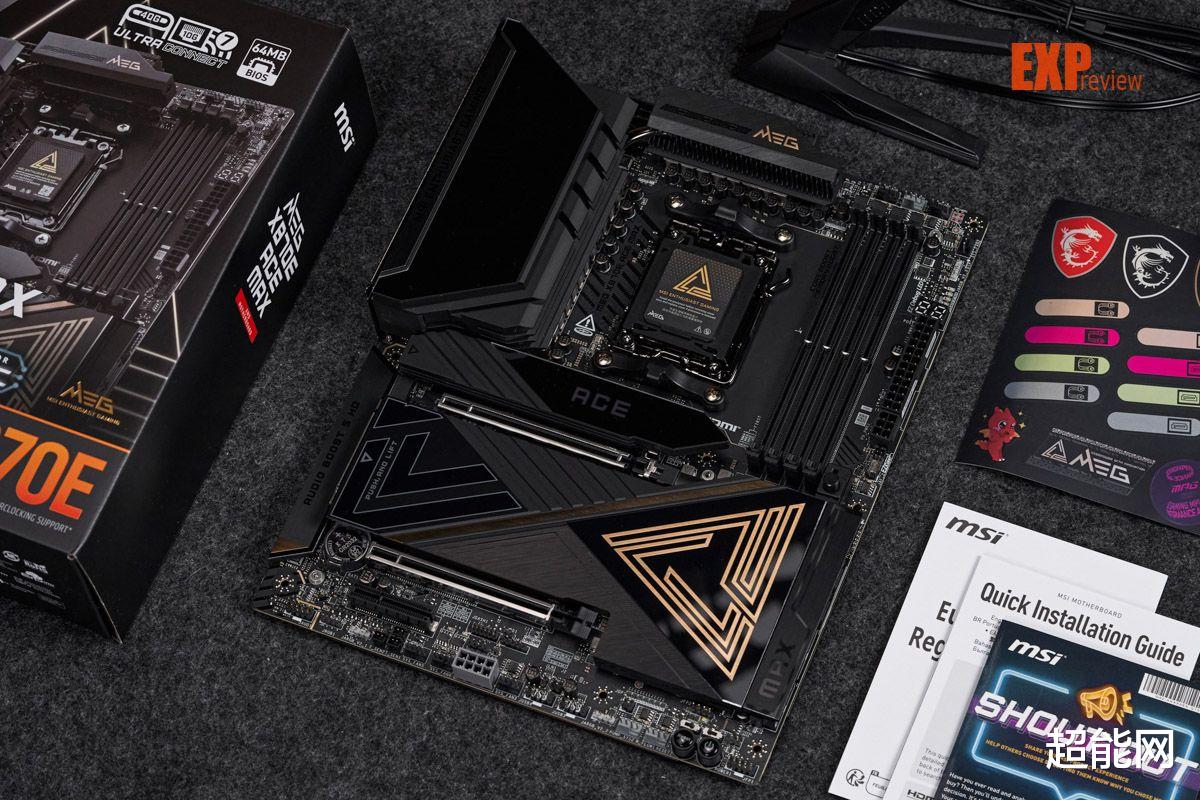

配件方面自然包括一大堆线材和贴纸，还有直插式WiFi天线和一个32GB带有驱动的U盘

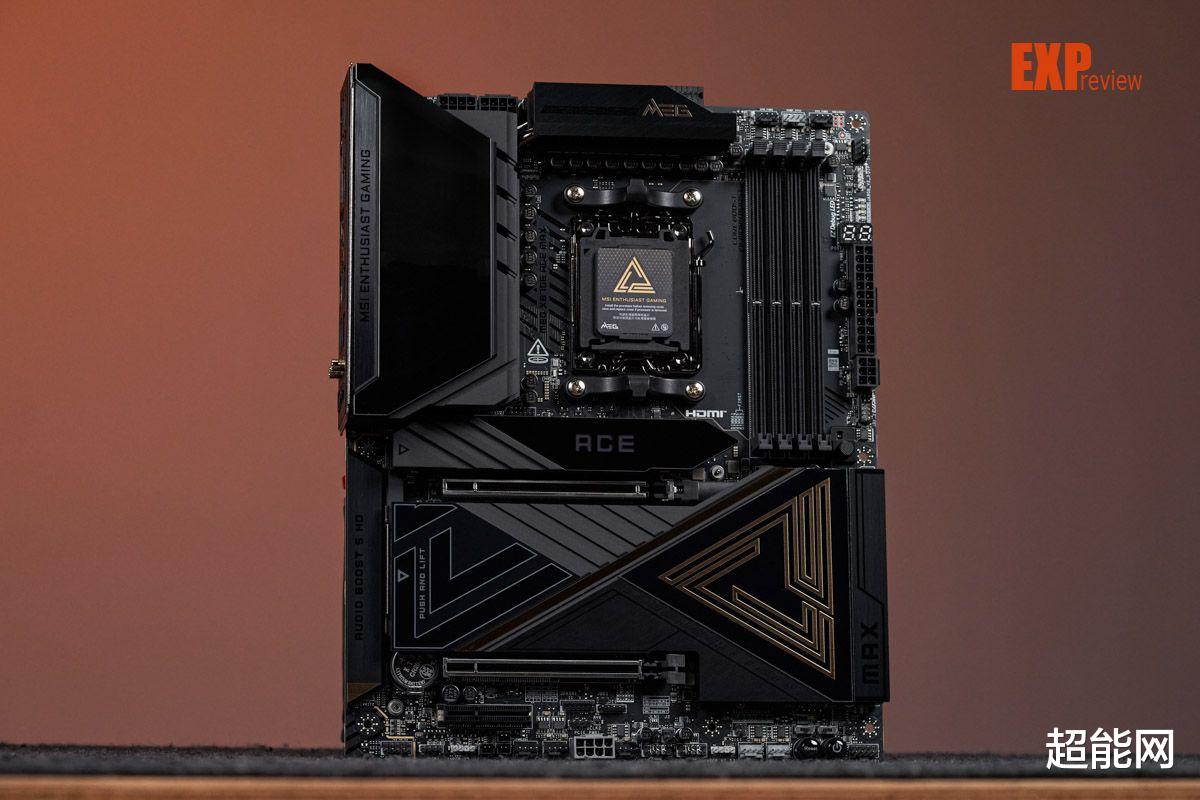

微星X870E ACE MAX战神主板的尺寸为304.8mm * 243.84mm，是一块标准的ATX规格主板，它采用8层服务器级的PCB，并采用2oz铜设计，以增强电路传输的稳定性。这款主板还采用了64MB BIOS，更大的容量能使让用户使用完整的BIOS界面，而且能够留下足够空间支持下一代CPU，兼容性更好。

内存接口

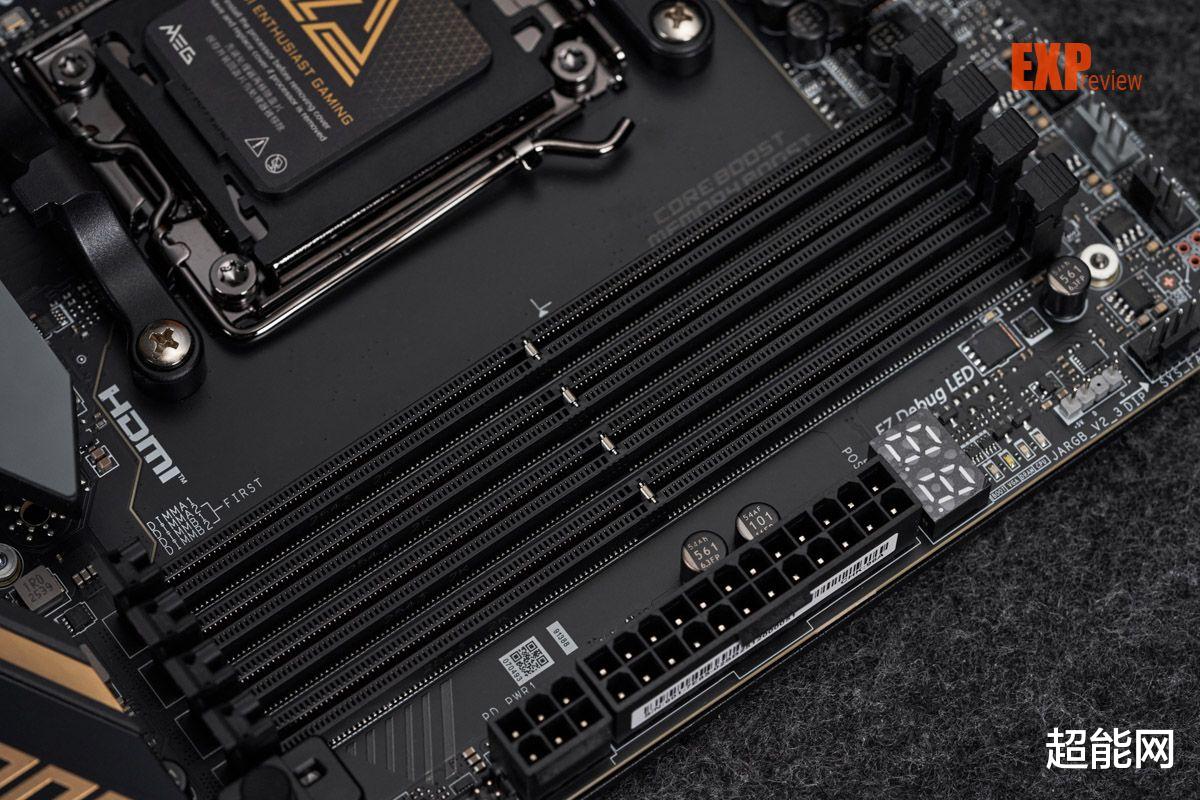

X870E ACE MAX战神主板配备四根DDR5内存插槽，内存固定方式为单边卡扣设计，支持单根64GB的内存，最大内存容量256GB，最高可支持双通道DDR5-8400(OC)的内存，支持AMD EXPO和Intel XMP内存。

PCIe与M.2接口

主板上一共有两条PCIe x16插槽和一条PCIe x4插槽，三个都是由CPU提供的PCIe 5.0插槽，第一根支持完整的PCIe 5.0 x16，两根一起使用的话就会变成x8+x8的模式。最下面的PCIe x4插槽带宽是与M.2_1接口共享的，如果两个口都装了设备的话，两个口都会运行在PCIe x2模式，你可以在BIOS里面切换带宽分配模式。

两条PCIe x16插槽都使用了金属加固处理，有着更高的强度和耐用性，可以承受住高端显卡的份量。主插槽配备了按钮式的快拆设计，按下后就会松开显卡插槽卡扣，方便用户在装好主机的情况下拆卸显卡，用户可以通过按钮凸起的高度来判断显卡卡扣是否已经松开。

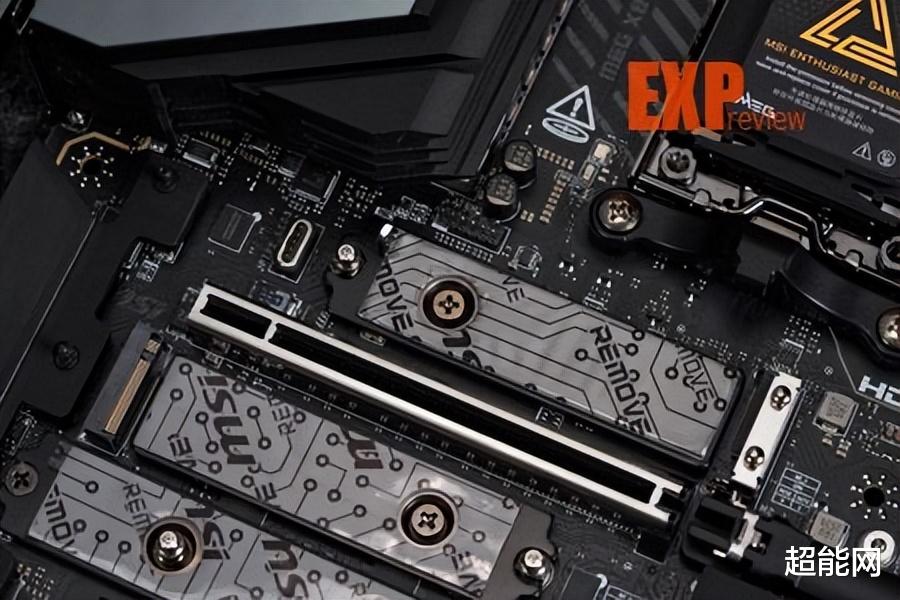

主板上一共有5个M.2插槽，在第一根PCIe插槽上下两边的M.2口都是直连CPU的，都支持PCIe 5.0，在CPU插槽正下方的M.2口与第三根PCIe插槽共享带宽，只要那个插槽不安装设备就能跑全速的PCIe 5.0 x4，而在PCIe x16插槽下方的那个是与USB4控制芯片共享带宽的，在默认状态下在这位置安装SSD，USB4控制器的带宽会从x4降至x2，而这个SSD也只有x2的带宽，如果想这个位置的SSD跑全速就要去BIOS里面修改设置，但这样做的话会禁用两个USB4口。

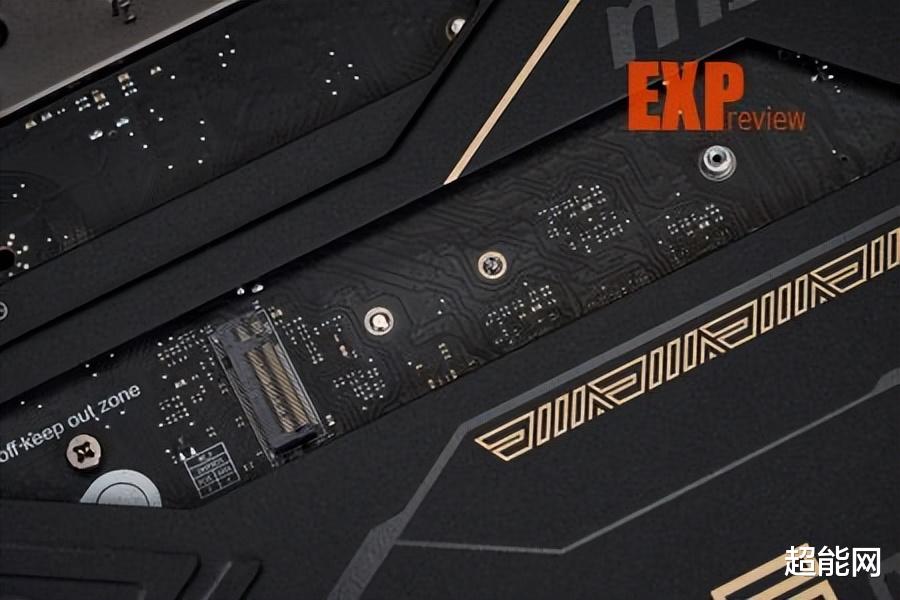

其他的三个M.2口都是南桥提供的，所有接口都支持PCIe 4.0 x4，当中M.2_3可支持M.2 22110的SSD，其他口均支持M.2 2280，M.2_5口位于主板背面的，在ATX主板上这样的设计比较少见。

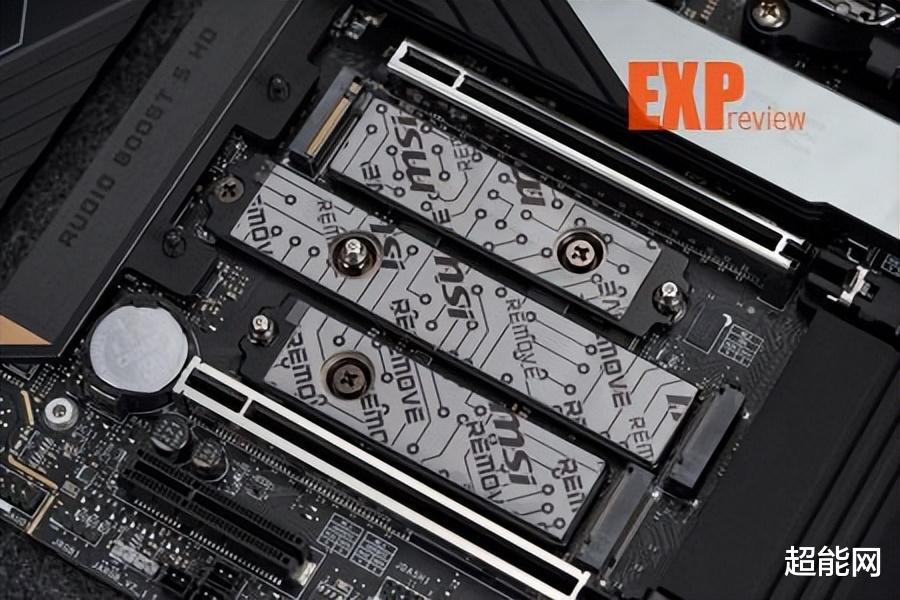

所有的M.2散热装甲和主板正面的M.2插槽都采用快拆设计，这块大的M.2散热装甲还得负责两颗南桥的散热，所以它上面还有一个专用的导热垫把下方南桥散热器的热量传递上来。主板正面的M.2口全部都配备双面散热，为SSD提供全方位的散热服务，保障SSD能全速稳定运行。

位于M.2散热装甲下方的南桥散热器

板载接口

板载接口基本都集中在主板的右侧和下方边缘，主板上一共有8个4pin PWM风扇/水泵接口，分布在主板的右上角和底部边缘，要注意的是位于重启键左侧的4pin口其实是水流计接口，外观完全一样，比较容易搞混。灯带接口有1个12V RGB和3个5V ARGB的，可满足各种需求。还有一个EZ Conn接口，搭配专用线可扩展出1个4pin PWM口、1个5V ARGB接口和1个USB 2.0口，这接口的目的是为了简化ARGB风扇和水冷设备接线。

主板底部有两组USB 2.0接针，可扩展出4个前置USB 2.0接口。还有两个温度传感器接口，配件里面有两个温度探头，可以把传感器贴在机箱内你想要检测的位置，就能实时看到那个位置的温度了。那个EZ Dashboard面板接口只是微星预留的，配件里面没有这面板，对于板载按键齐全的X870E ACE MAX战神来说意义也不大。

在M.2散热装甲下还藏了一些接口，包括4个SATA 6Gbps口，一个支持60W PD快充的前置USB 20Gbps Type-C口，和两组USB 5Gbps扩展针脚，可扩展出4个USB 5Gbps接口，需要使用前置USB-C接口的快充功能的话，需要把主板24pin旁边的6pin PCIe供电口也接上。

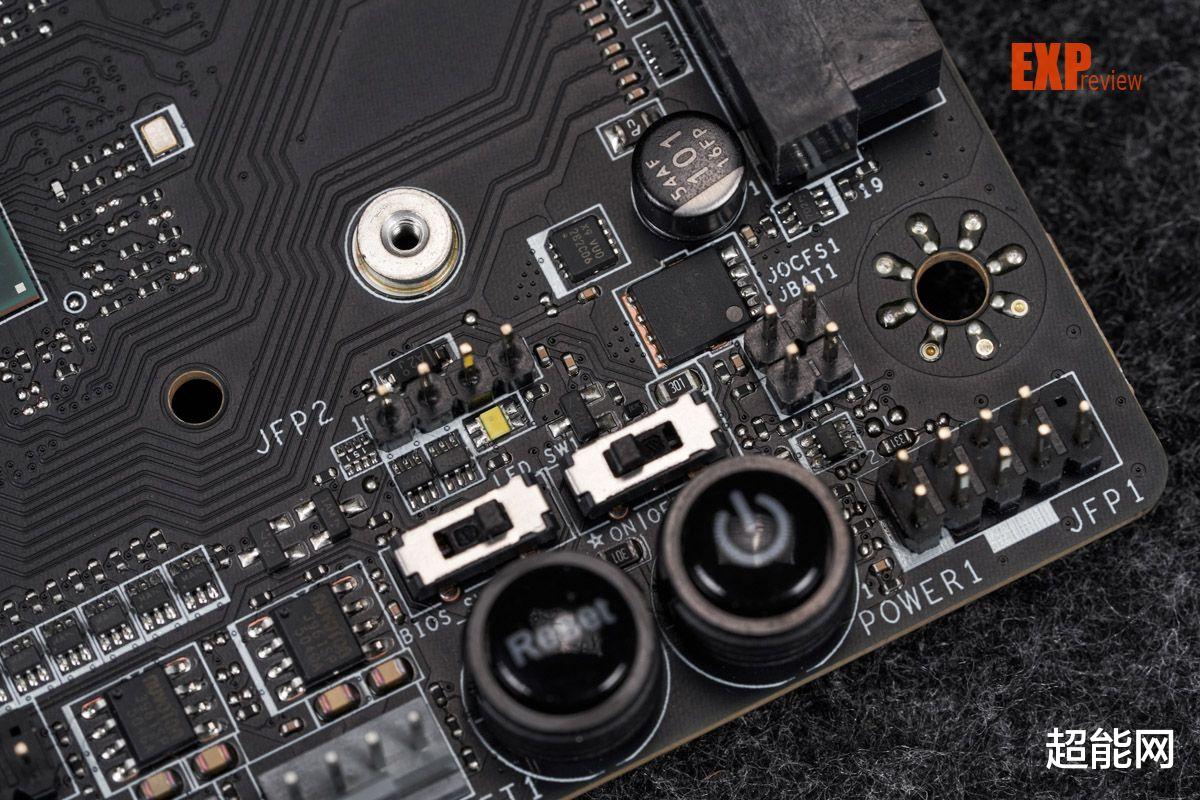

右下角有四个开关，分别是电源、重启、双BIOS切换和板载灯光开关

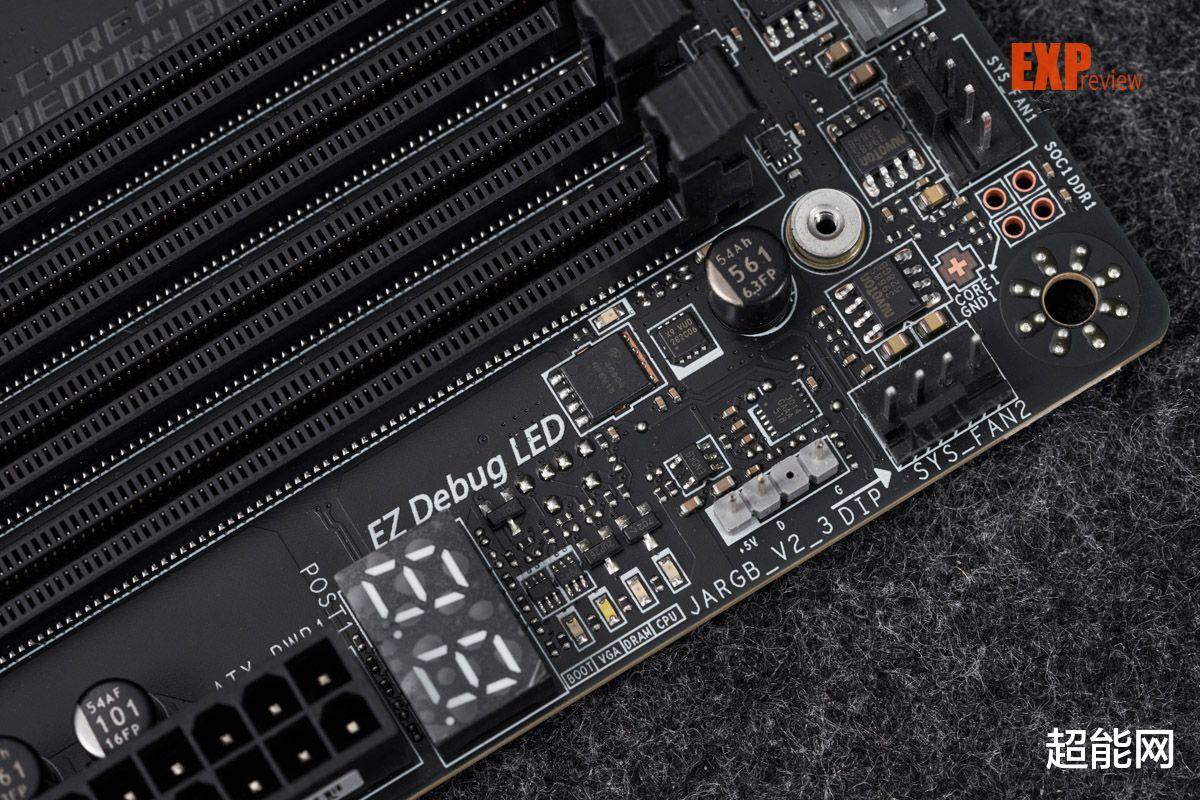

在24pin口上面Debug LED和简易Debug LED

后置I/O接口

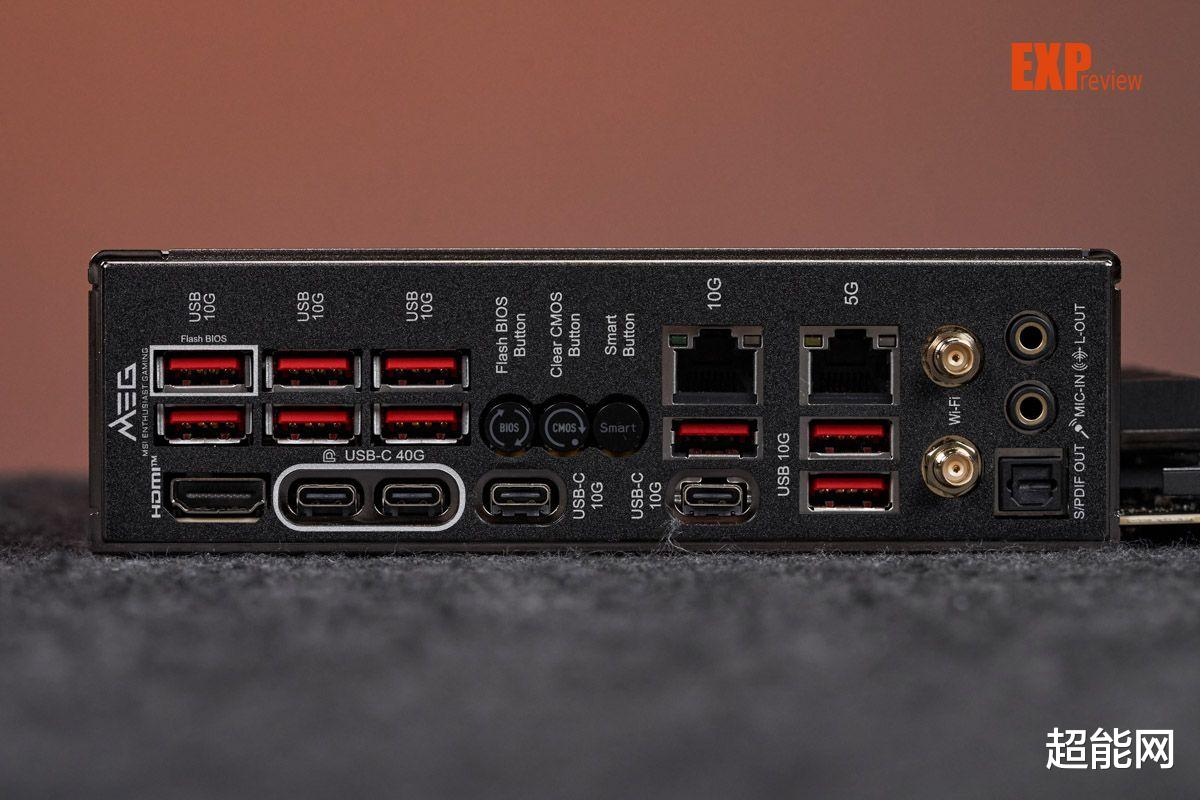

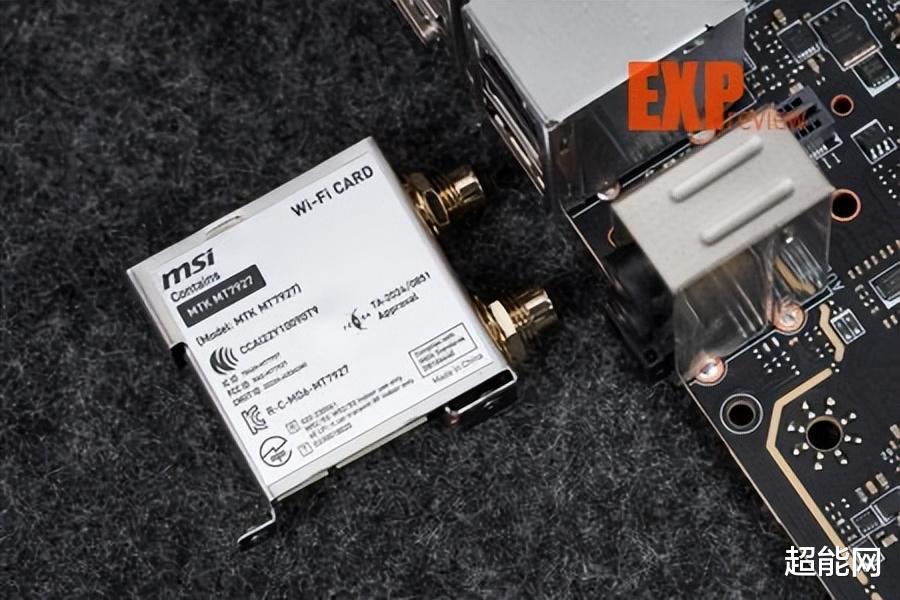

主板配备一体式I/O背板，提供了两个USB4 (40Gbps) Type-C口，它们支持DP 1.4视频输出，最高分辨率为4K 60Hz。两个USB 10Gbps Type-C口，九个USB 10Gbps Type-A口，2个3.5mm音频口和一个数字光纤输出口。网络连接方面，主板配备Marvell AQC113CS 10G以及Realtek RTL8126 5G有线网卡，无线网卡是联发科MT7927支持WiFi7和蓝牙5.4，并配套一体直插式WiFi 7天线。

三个圆形的按键分别是CMOS重置按键、Flash BIOS按键和Smart Button，配合灰框框住的USB接口就可以在关机但接通主板24pin供电的情况下刷新主板BIOS。Smart Button有4种功能，可进入到主板BIOS进行设置，默认功能是重启，另外三个分别是动态RGB LED炫光系统开关、安全启动和Turbo风扇（风扇全速或默认速度运行）。

板载灯光展示

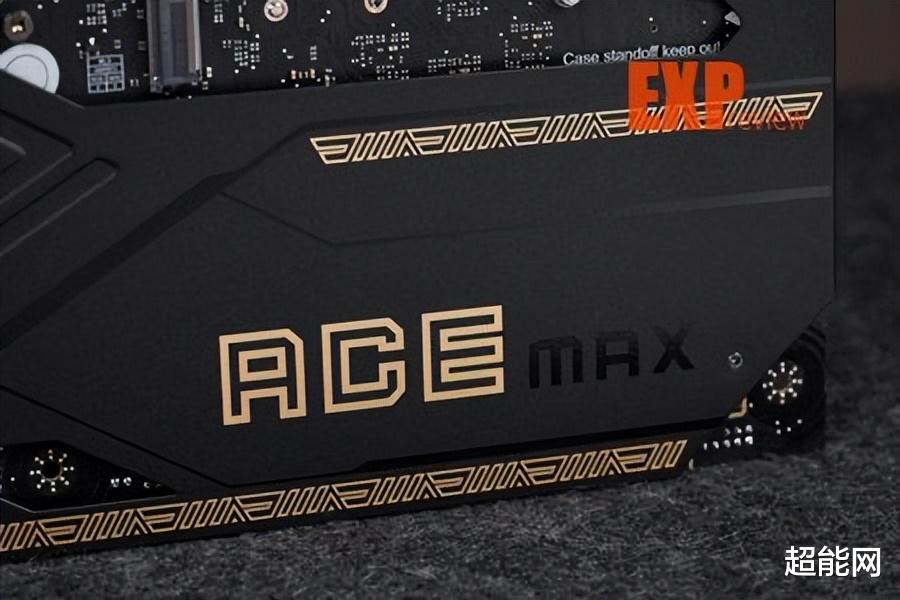

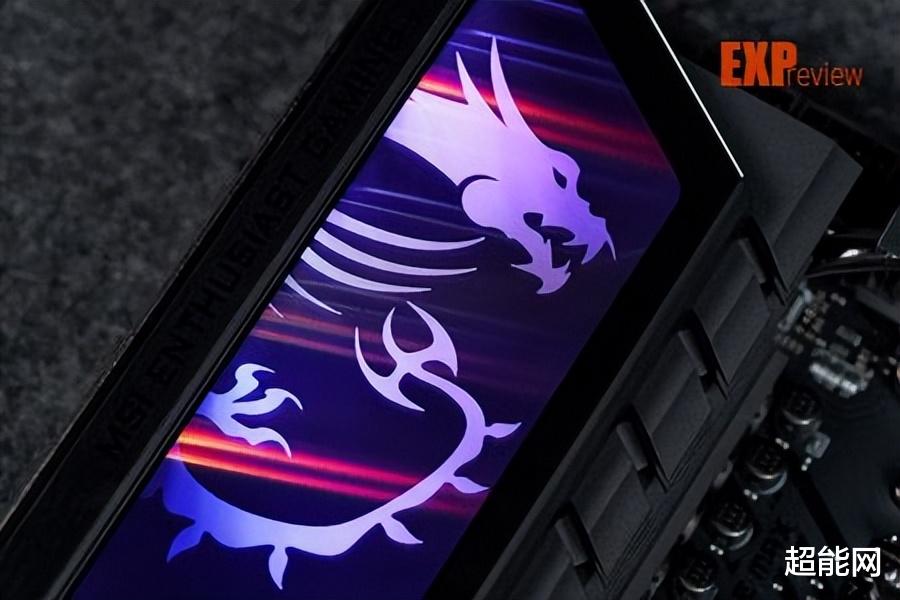

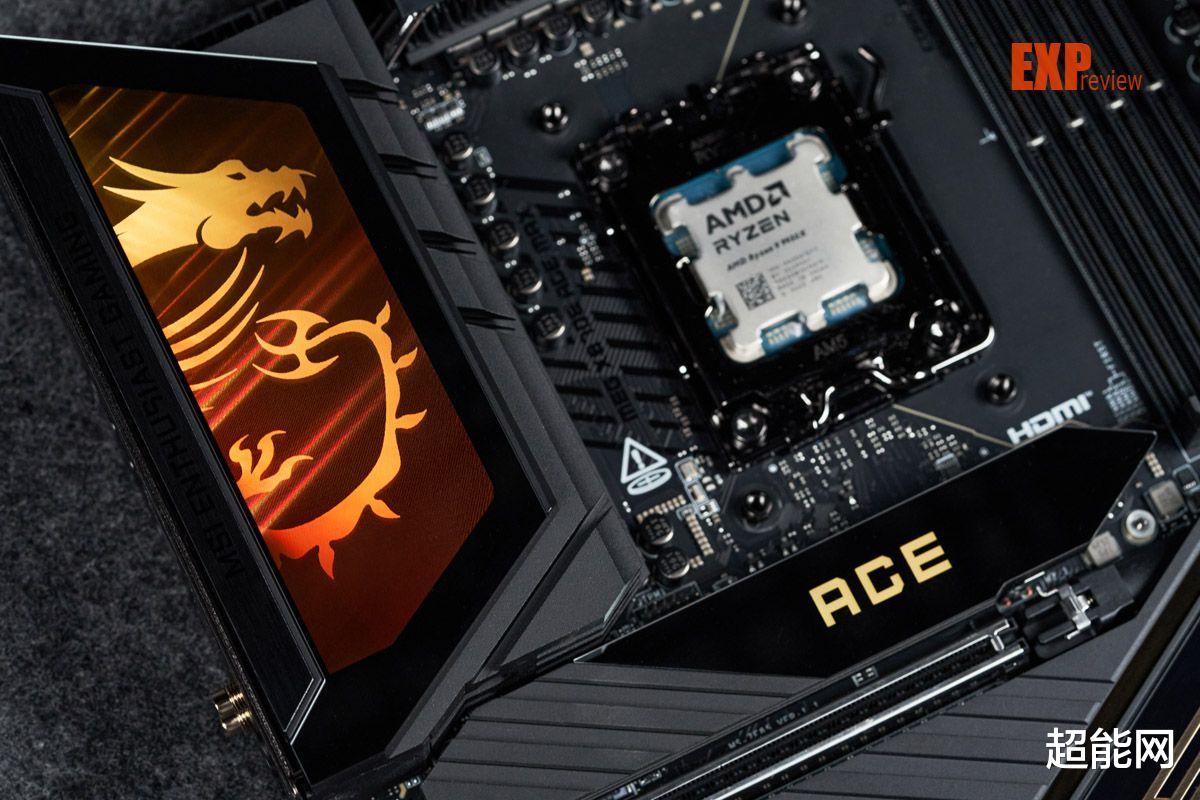

X870E ACE MAX战神在不通电的时候是看不到主板上的灯在哪的，因为都隐藏在单面镜下面，亮机后，你就能看到I/O装甲上巨大的灯板和上面的龙图腾， 以及M.2散热装甲上浮现的ACE字样。

主板拆解

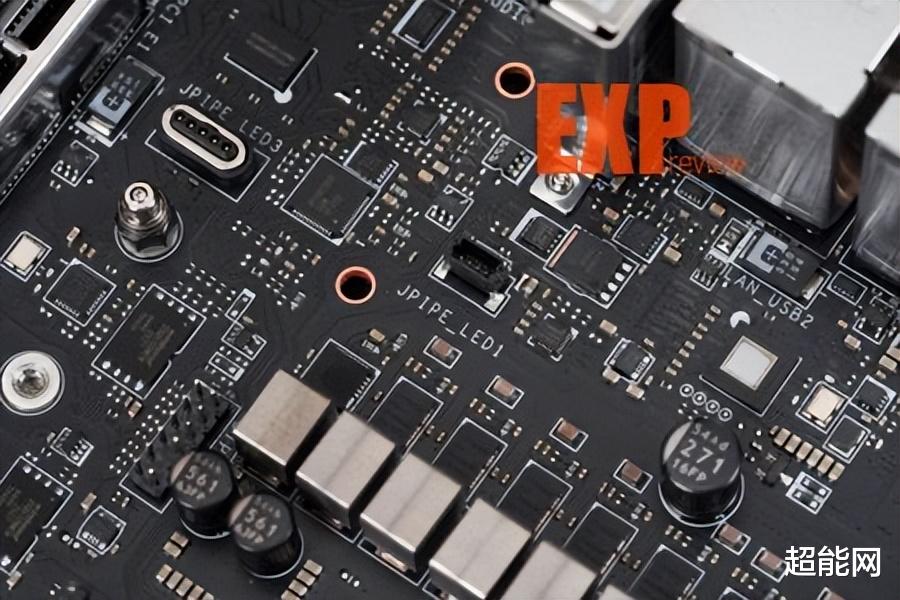

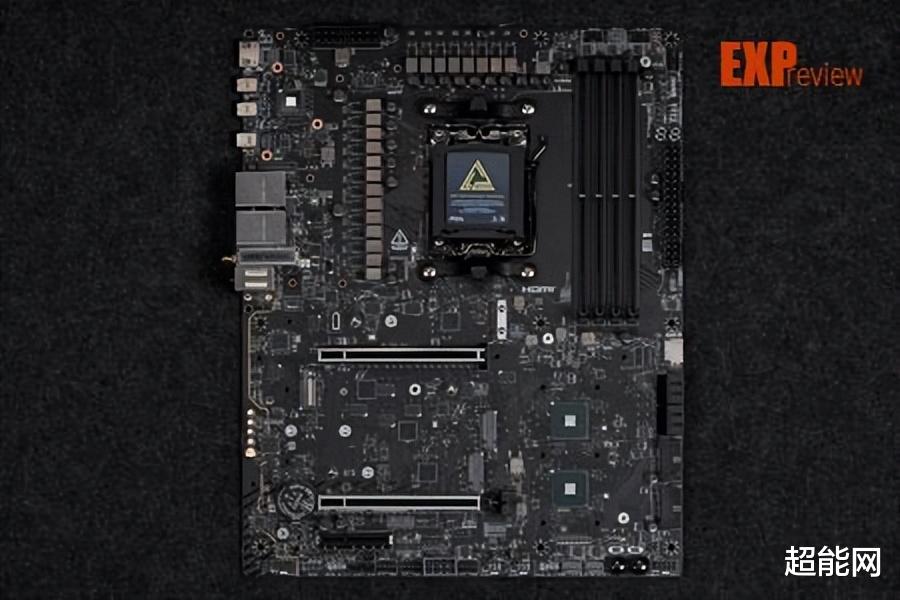

X870E ACE MAX战神主板拆解后的样子，由于AMD的双芯设计相当占空间，所以即使是ATX规格的主板第五根M.2插槽也得布置在主板背面。主板使用了8层服务器级PCB，并采用了2oz铜设计，以增强电路传输的稳定性 。

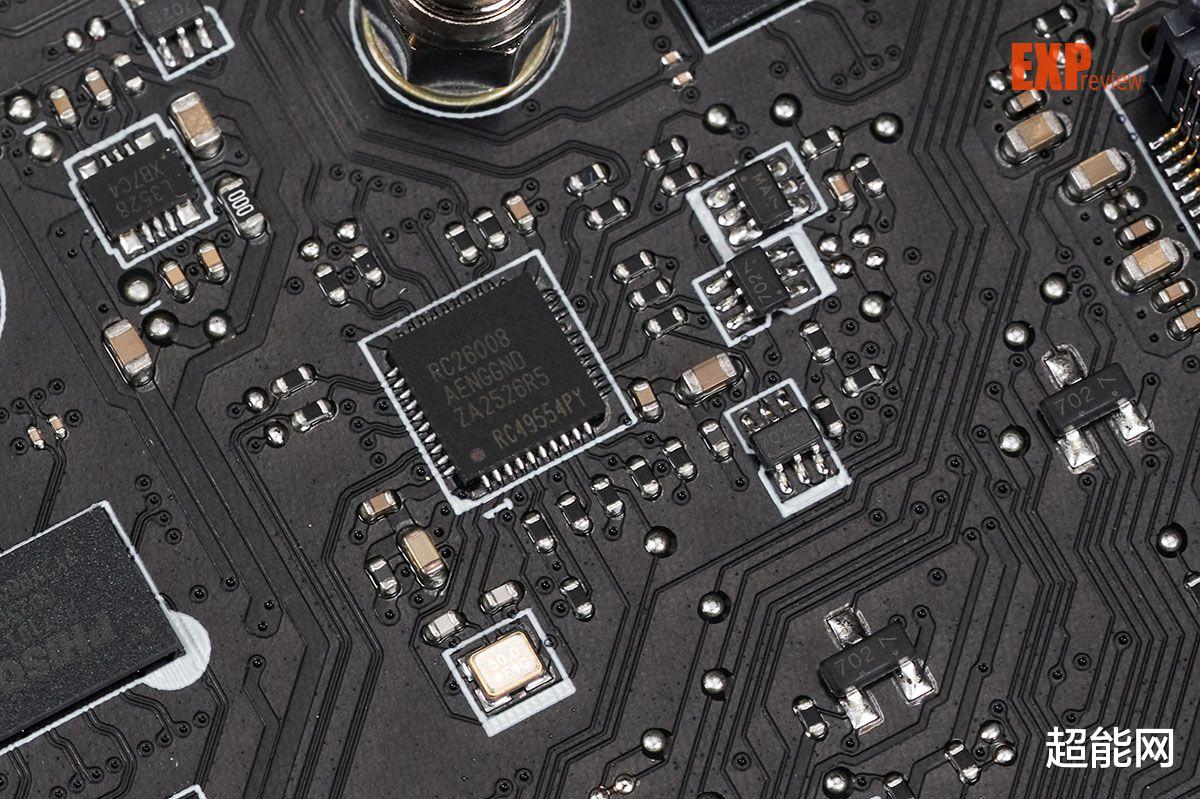

主板搭载了瑞萨RC26008外置时钟发生器，这让主板有了更宽的CPU外频调整能力，让玩家可挑战更为极致的性能。

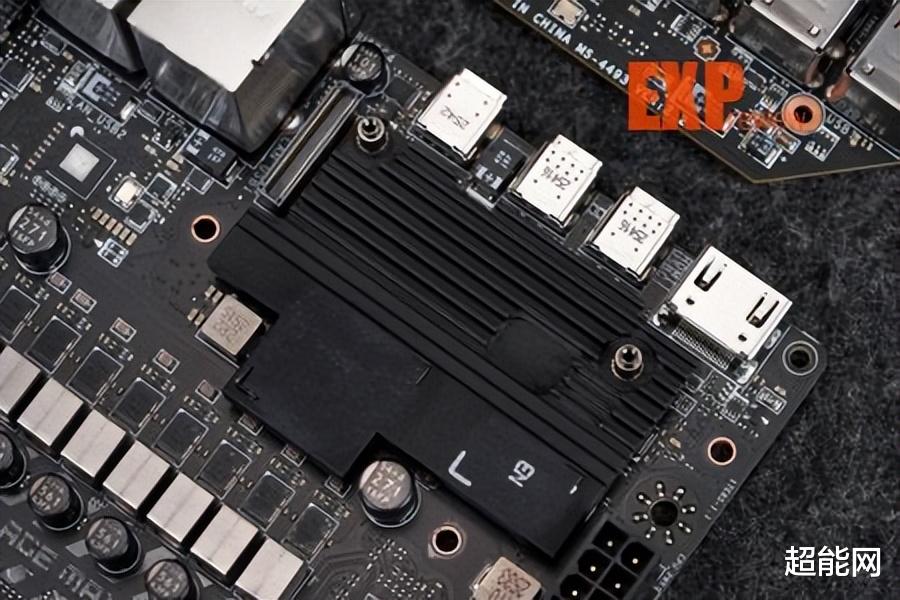

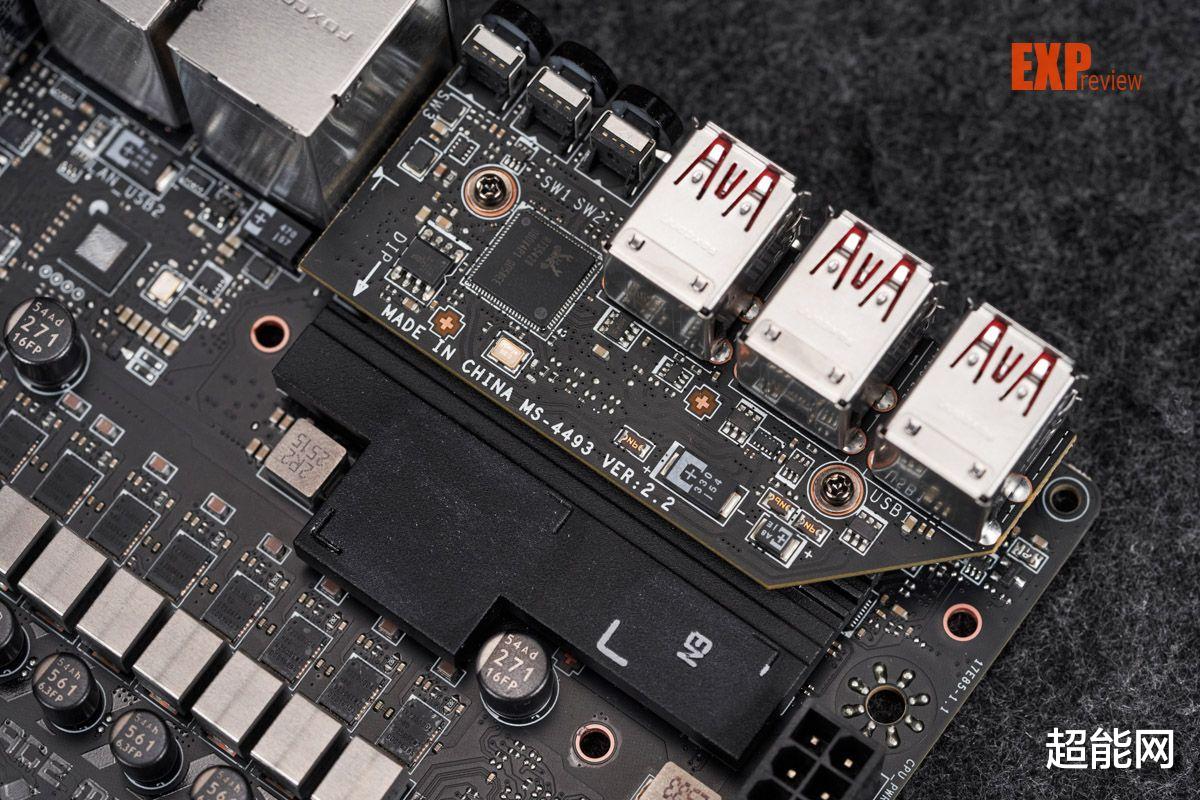

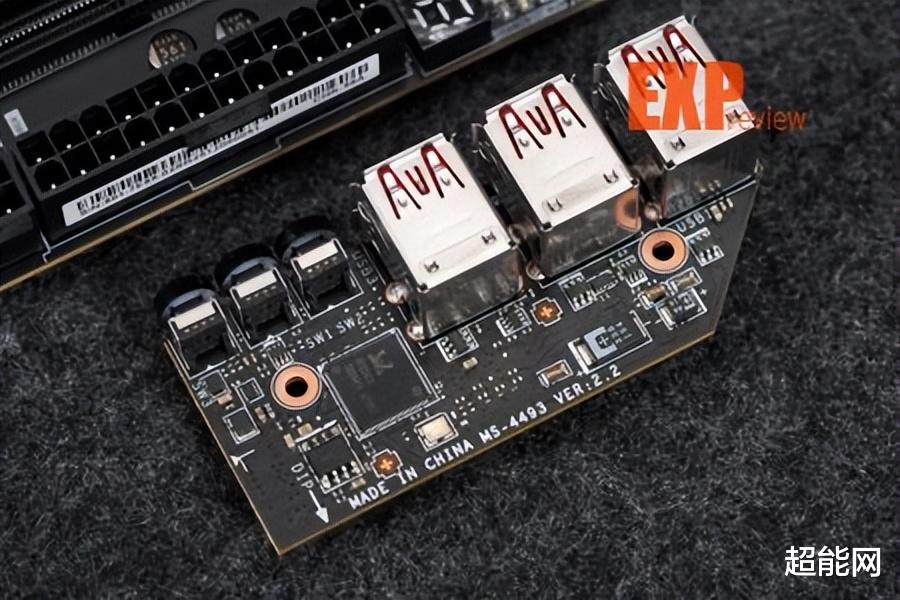

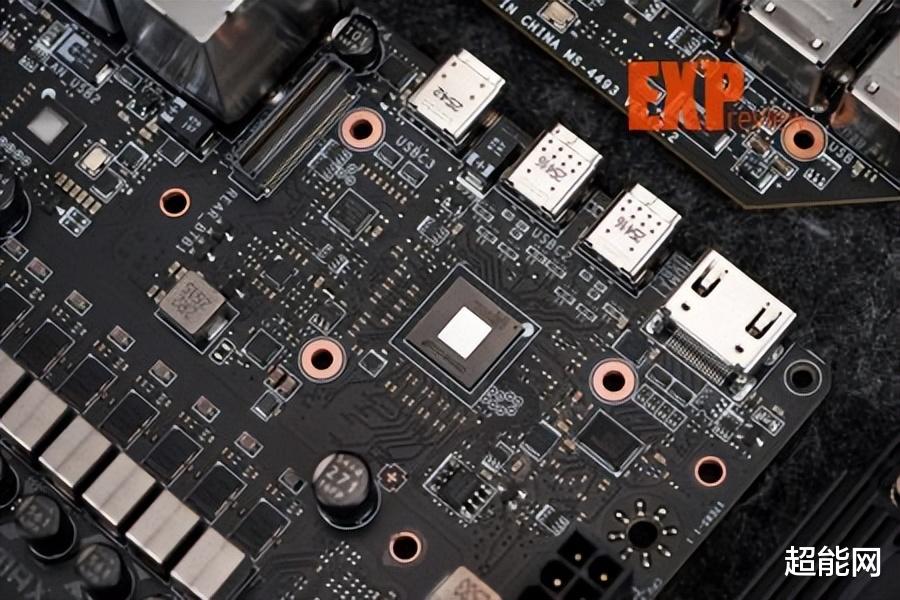

该主板的USB接口模块采用了双层设计，卸下散热马甲后，可以看到靠上的6个USB-A接口和3个背部按钮整齐地被焊在一块小PCB上。拆下小板后就能见到一个模块化的数据接口和为USB4接口配备的迷你散热装甲。两个USB4接口的控制芯片为祥硕ASM4242，是一款通过USB4和雷电4双认证的主控芯片，支持PCIe、USB和DisplayPort等多种协议，算是用得相当多的USB4控制芯片了。

18+2+1相供电设计

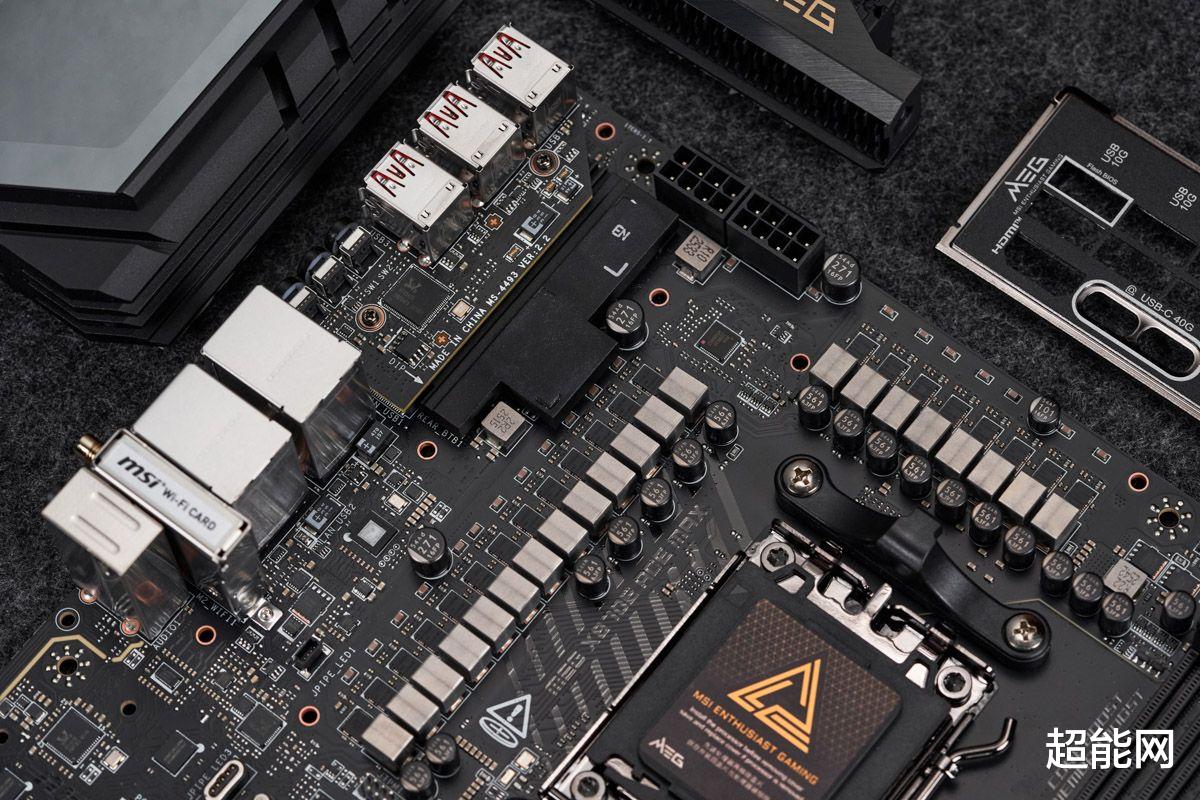

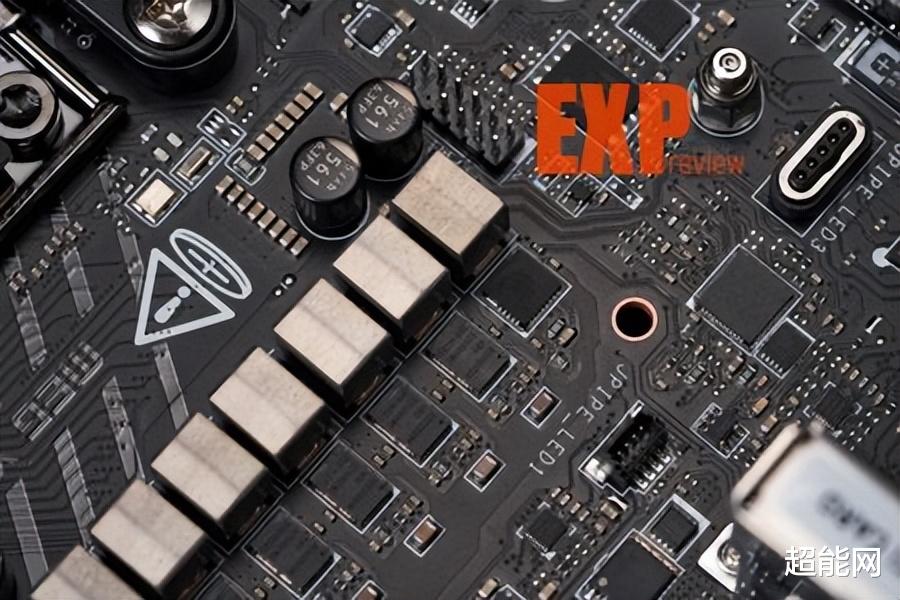

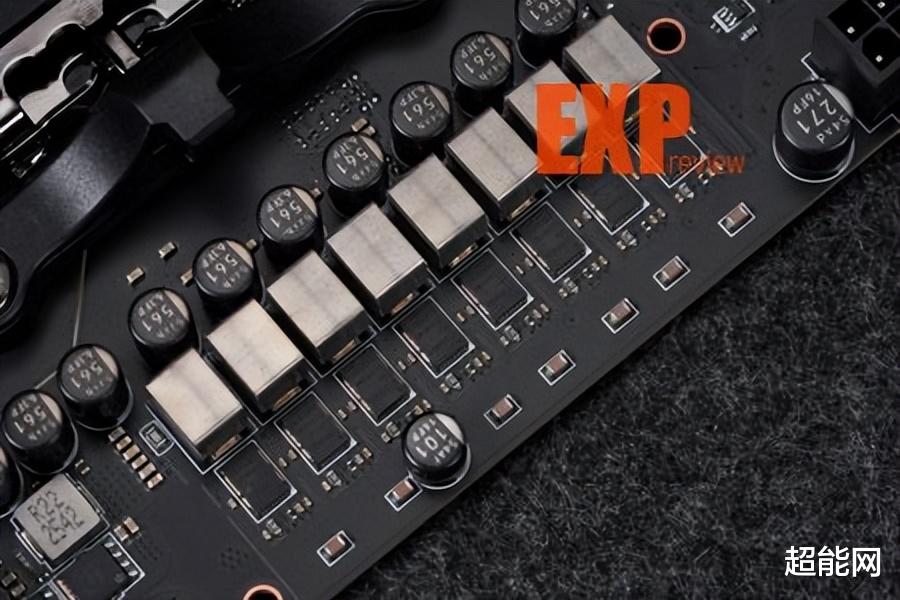

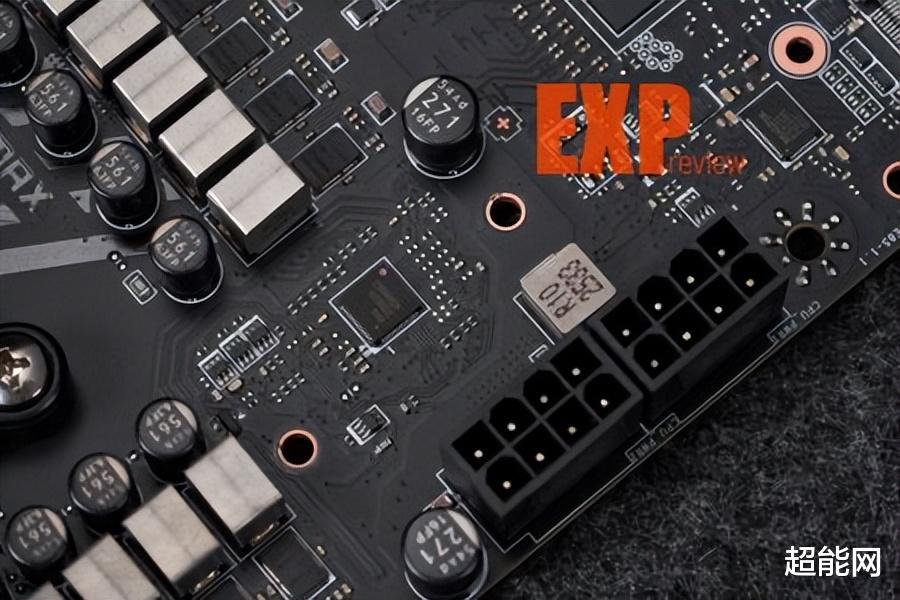

微星X870E ACE MAX战神采样18+2+1相SPS供电，其中18相核心供电和2相SOC供电均采用瑞萨的R2209004，最高输出电流110A。这26相的供电控制芯片同样来自瑞萨，型号为RAA229620，这款控制芯片最大支持12相供电，也就是说18相核心是采用并联模式。至于1相的Misc供电则由来自Alpha & Omega的AOZ5516QI DrMOS，最高支持55A的电流输出，其控制芯片为立琦的RT3672EE。这套供电设计与X870E CARBON WIFI 暗黑主板是完全一样的。

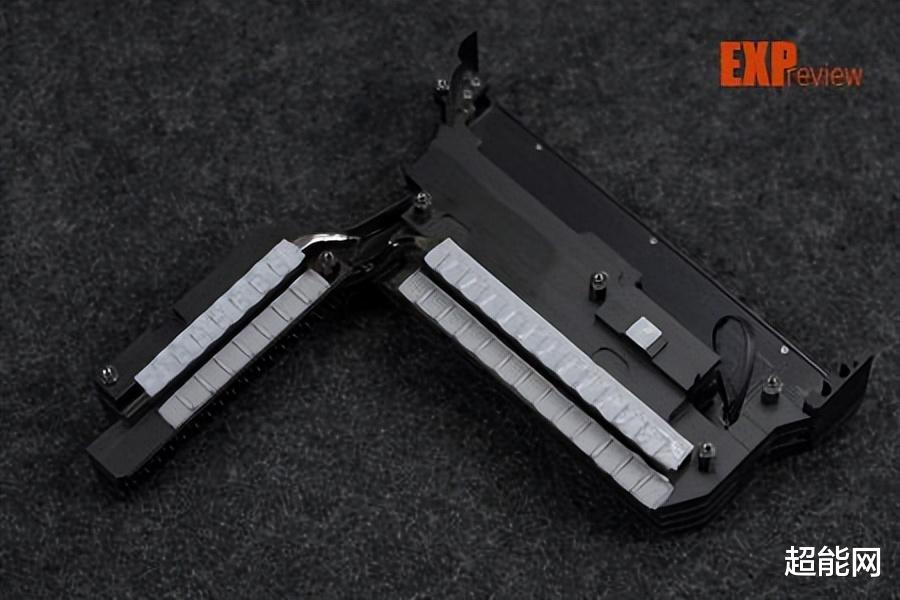

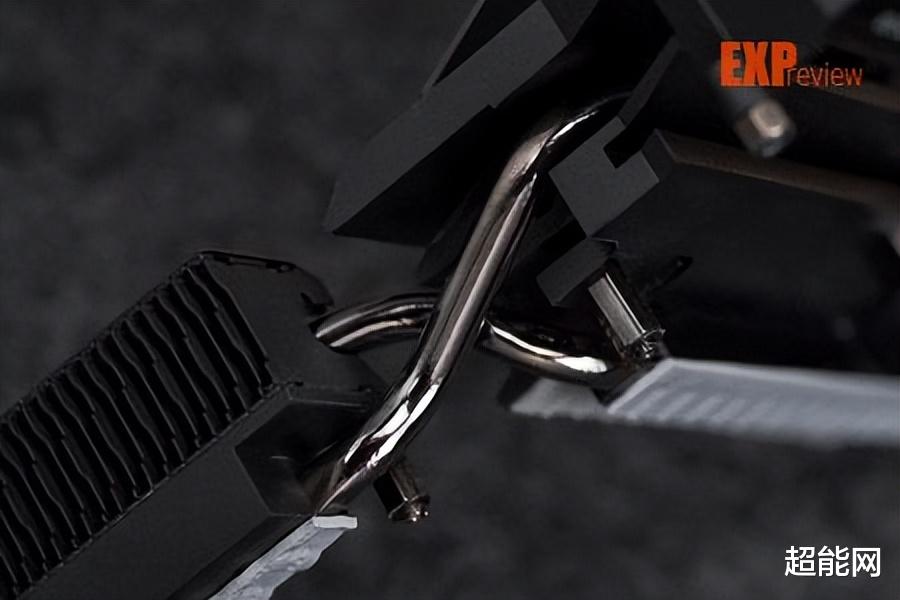

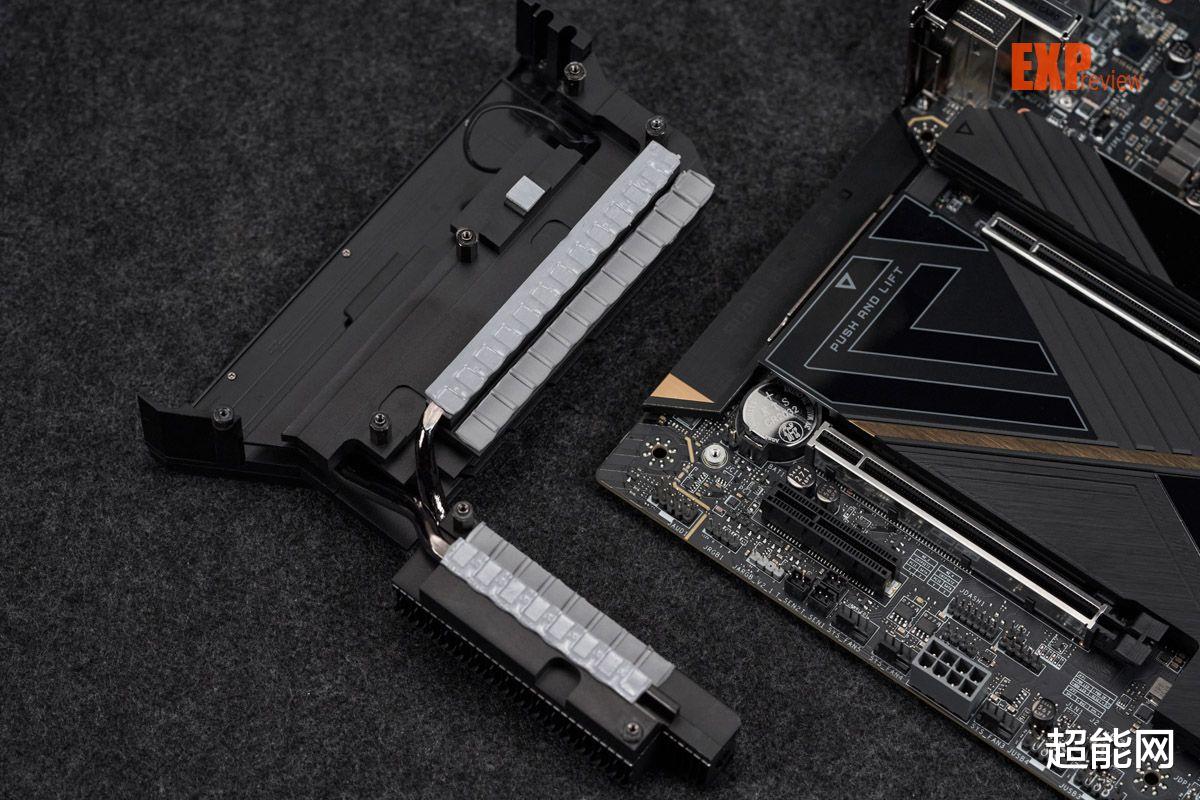

为了照顾这18+2+1相供电，微星为其准备了一套比较复杂的散热系统，左侧的是传统的铝压散热器，顶部的则是鳍片式散热器，两者使用了两根交错式热管互联，同时具备高热容与大散热面积的优点，热管与MOS管直接接触，并配以9W/MK的导热垫，让供电模块在高负载下也能稳定运行。

主板音频电路

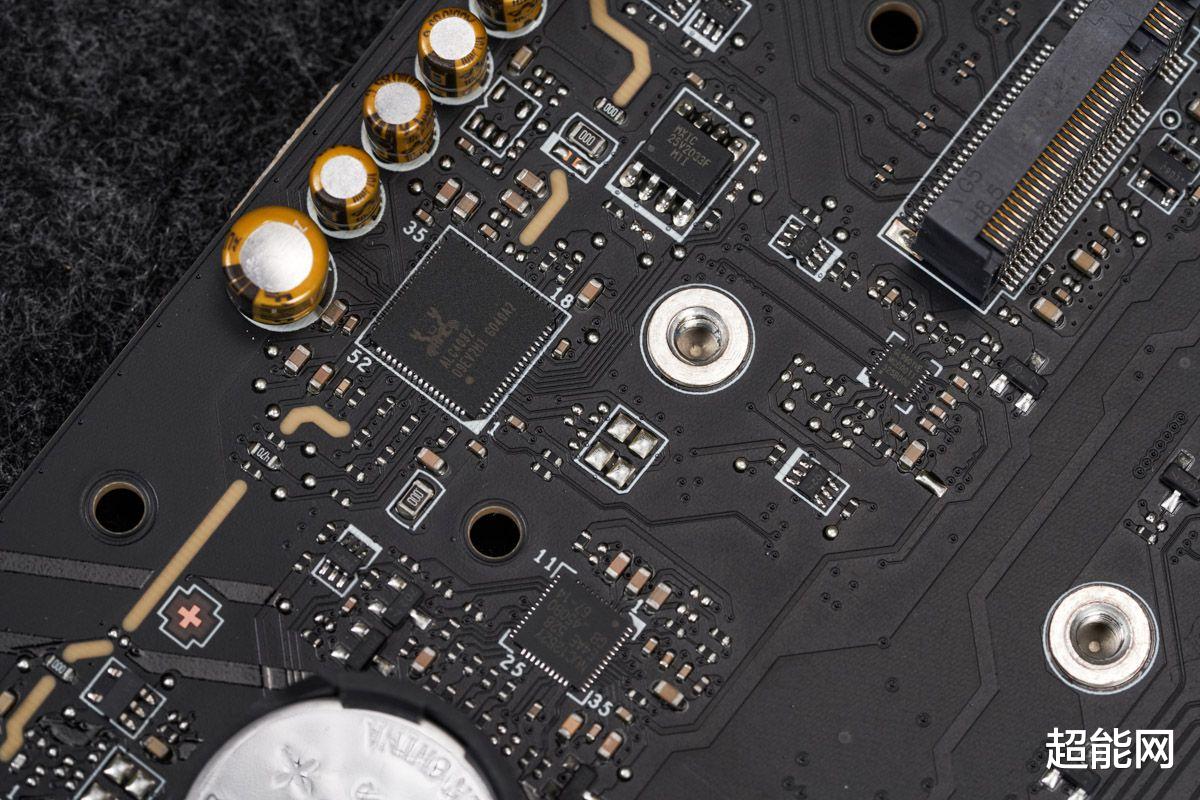

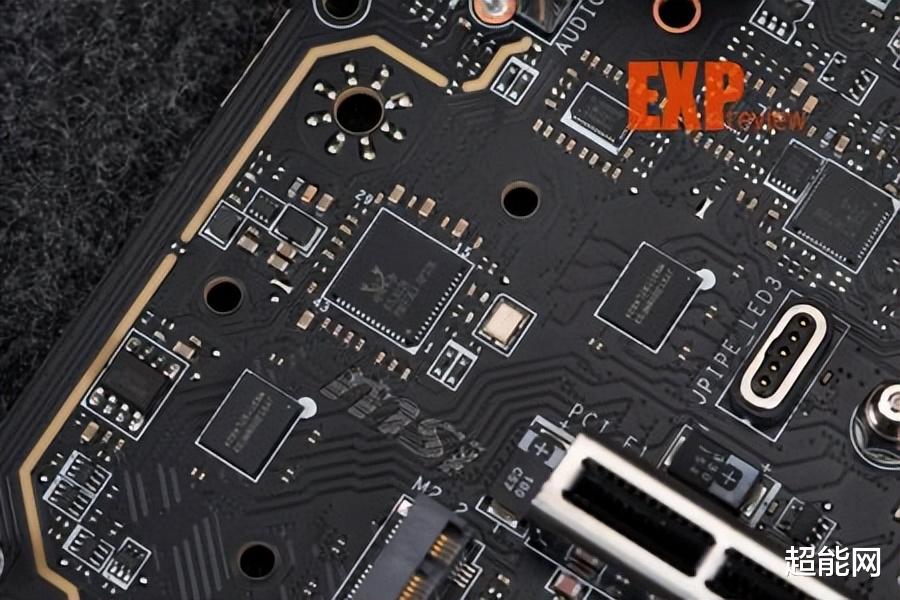

音频方面，主板采用了Realtek ALC4082音频解决方案，可提供7.1声道，配合音频线路独立区域设计和高质量音效电容，让它可实现32-bit/384kHz的采样率，并且实现120dB的信噪比和89dB的总谐波失真。音频输出电路PCB设计中直接分离左、右声道的线路设计，确保双通道皆能保有同样且纯净的音质。

同时搭配ESS ES9219Q Combo DAC/HPA，让主板具备驱动高端耳机和硬解DSD256的能力，它通过超低失真的自然模拟，提供最完美逼真的声音，可支持阻抗高达600Ω的发烧级耳机。

上机测试

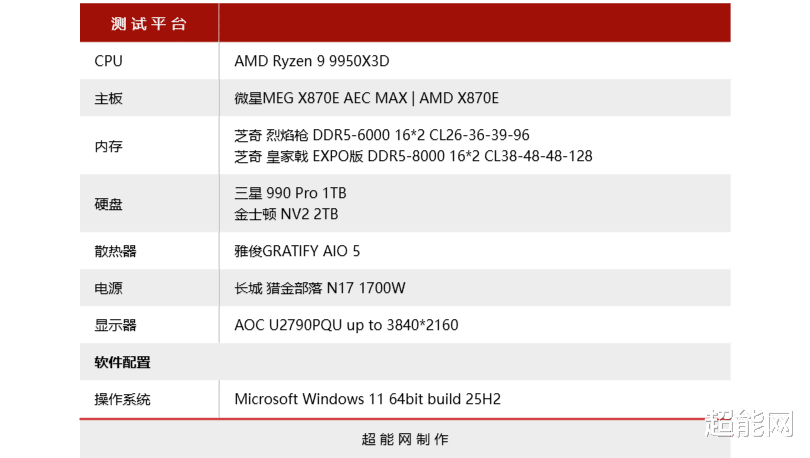

上机测试部分我们使用了旗舰处理器锐龙9 9950X3D来考验主板的供电能力，并且搭配芝奇 皇家戟 EXPO版 DDR5-6000 C26 16*2套装和皇家戟 EXPO版 DDR5-8000 C38内存来测试一下这款旗舰主板搭配高频内存和低延迟内存的性能。

BIOS体验

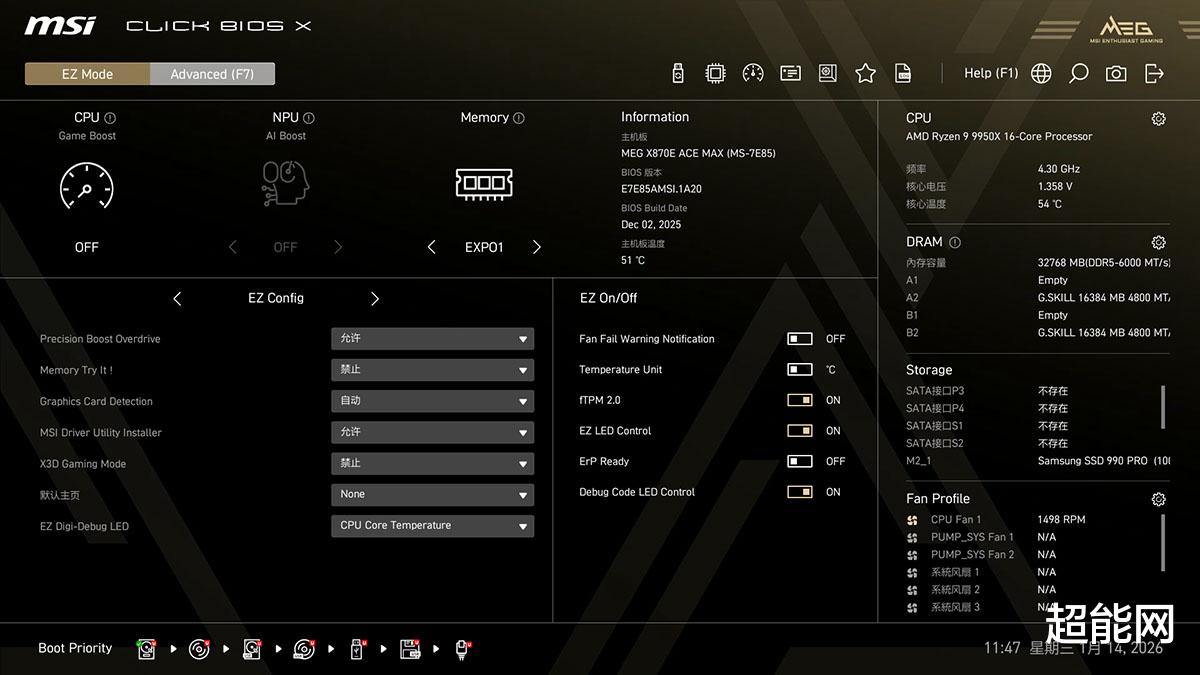

X870E ACE MAX战神的BIOS和微星这一代主板没啥大的区别，背景颜色是MEG的金黄色，简易模式下，EZ Config部分是最重要的改进点，包含了可直接提升CPU性能的PBO超频选项、显卡检测功能开关以及X3D Gaming Mode等功能，Memory Try it!功能也能够在简易模式下找到。通过上方的左右箭头可以切换到收藏栏，喜欢调整BIOS的用户可以在这里找到常用的选项设置，这样就可以在简易模式下调整不少的高级选项了。右边则是当前CPU、内存、存储设备和风扇的运行状态，点击对应栏位的小齿轮就能看到详细信息。

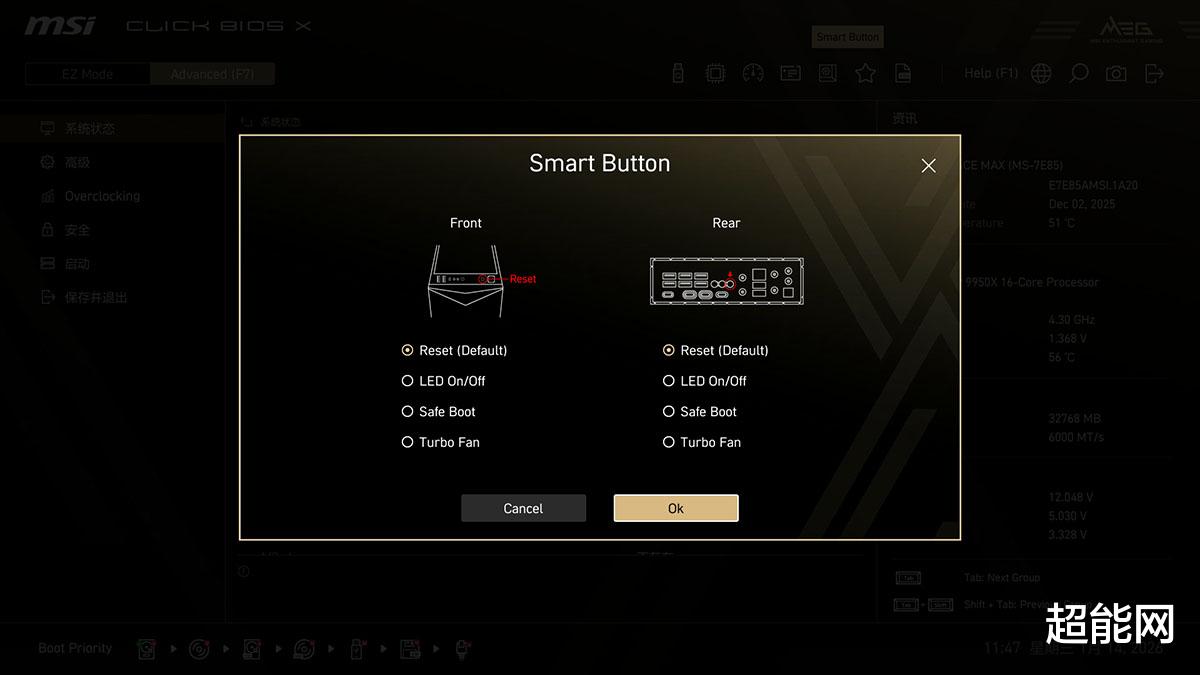

Smart Button的按键功能可以在这里随意更改

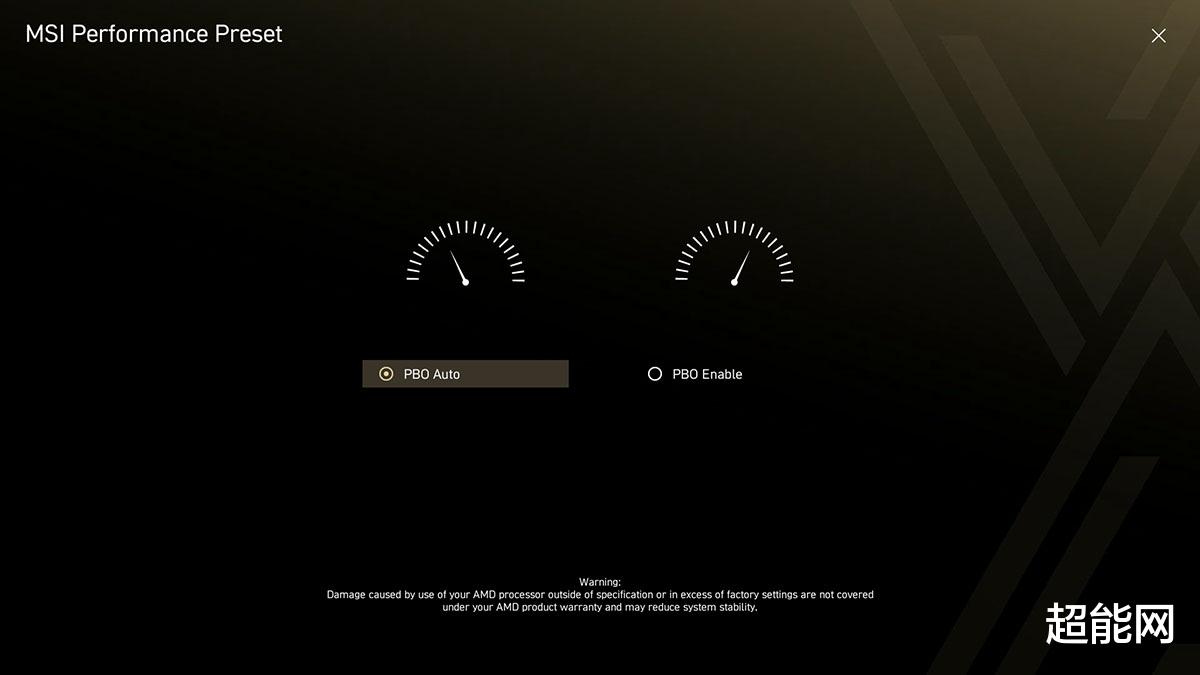

快速选择的话PBO只有Atuo和开启两档

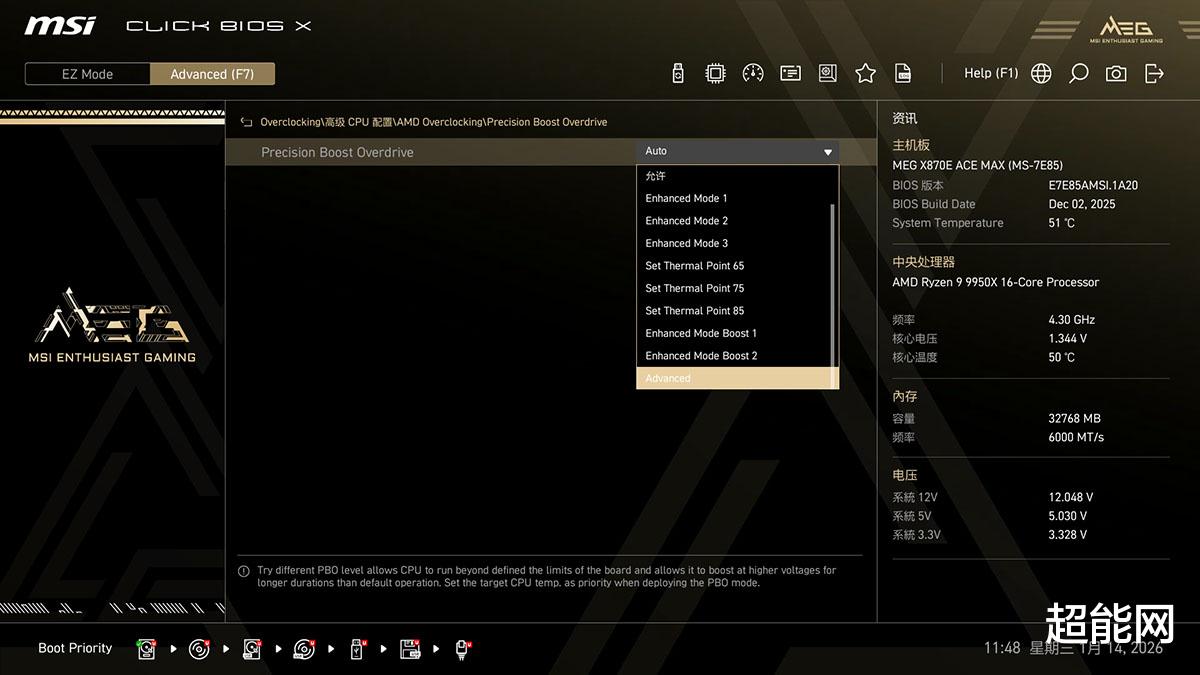

在PBO界面额外提供了相当多的预设超频选项，分为三挡随数字增大而逐渐激进的Enhanced Mode、三挡预设温度墙的Set Thermal Point，以及两档最激进的Enhanced Boost Mode。

我们使用了锐龙9 9950X3D来测试主板PBO的功能，最高能开到Enhanced Boost 1这档，但不能加Boost频率。单纯开启PBO后CinebENCH 2026的多线程得分提高了1.7%，而Enhanced Boost 1那档则提升3.3%，这个新测试对CPU频率看似不是很敏感。

风扇转速设置在Hardware Monitor里面，在这里你可以看到主板上所有风扇接口的状态，并对每个接口设置独立的控制曲线和根据那个设备的温度来调节转速。 右侧则是所有温度传感器的温度以及主板的个点电压反馈。

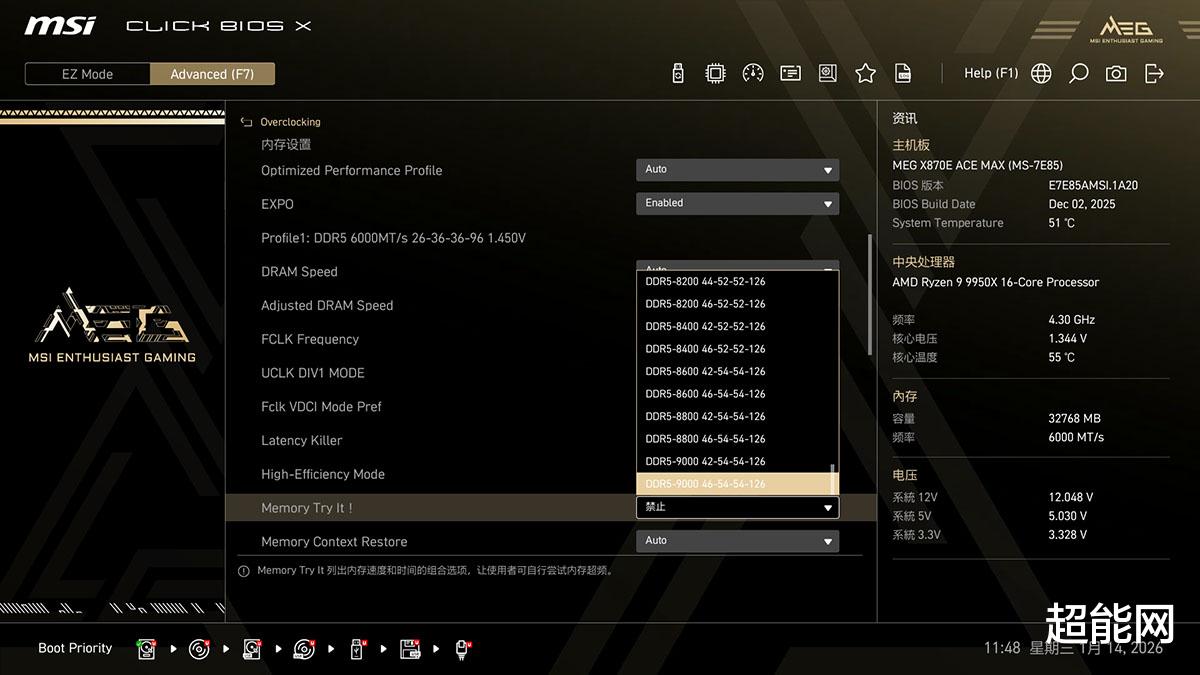

Memory Try It!里面有大量预设的内存频率与时序可供选择，这对与那些要进行内存超频的玩家来说非常方便，预设的最高频率能到9000MT/s。

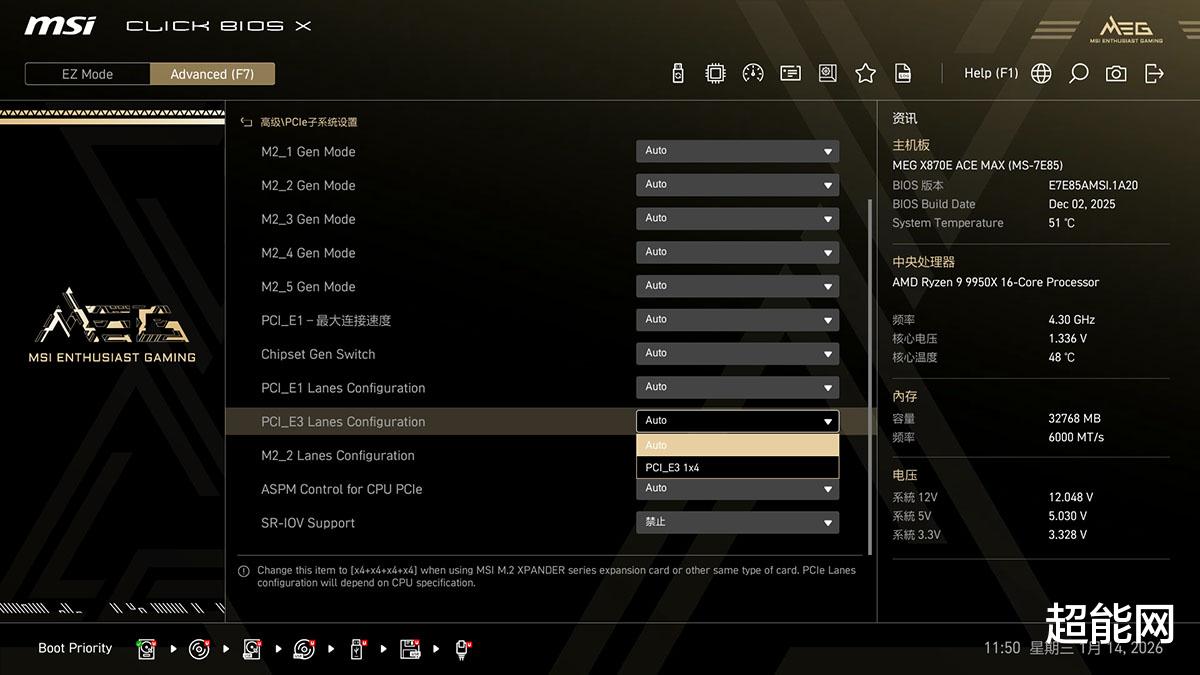

PCI_E3与M.2_1，以及M.2_2接口与USB4主控的带宽切换开关在“高级\PCIe子系统”里面，可以根据自身需求来分配PCIe通道。

CPU供电性能测试

按照惯例在CPU供电性能测试环节，我们还是对CPU进行10分钟的AIDA64 FPU压力测试，通过HWINFO及红外摄像头观察主板高负载运行时的工况。测试室温约为23℃。测试时让锐龙9 9950X3D开启PBO解锁功耗并启用自动超频，使用AIDA64 FPU烤机，在稳定时CPU封装功耗大概240W。

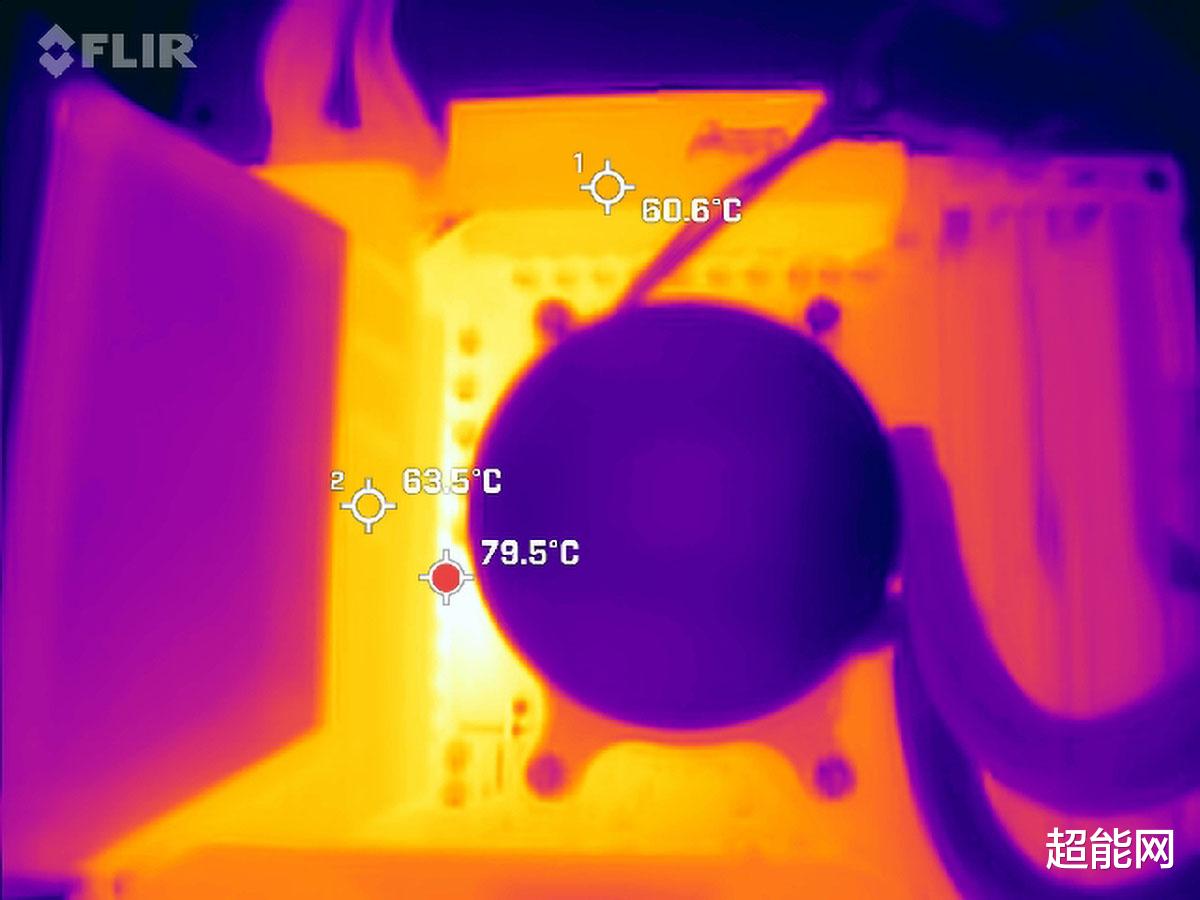

CPU供电模组在烤机时的最高温度是79.5℃，上方散热片表面温度60.6℃，左侧散热片温度则是63.5℃。这主板的供电散热已经做得很好了，18相CPU供电也能很好的把热量分散，降低单颗MOSFET热量，作为一款旗舰主板，自然可以带动AMD现在最新、最顶级的处理器，即使是下一代核心数量更多的产品也不在话下。

内存测试

我们测试了DDR5-6000 C26和DDR5-8000 C38这两套内存在开启EXPO以及开启低延迟以及高带宽模式后的性能，其中DDR5-6000 C26这套内存可以开启逆天香这档，内存延迟直接从70.5ns降低至64.7ns。而DDR5-8000 C38这套内存则只能开启爆香这档，内存延迟默认是77.8ns，优化后能降低至69.7ns。

全文总结

在MEG X870E ACE MAX战神推出之前，微星的X870E主板是直接从3000元级的MPG X870E CARBON WIFI暗黑直接跳到8000元级的MEG X870E GODLIKE超神的，断档十分严重，而X870E ACE MAX战神的推出正好补上了5000元级市场的这一空挡。

作为旗舰级主板，其实X870E ACE MAX战神的硬件配置十分豪华，作为一款新推出的主板自然会64MB大容量BIOS， 采用8层2oz铜PCB，18+2+1相供电设计让它能轻松驾驭锐龙9 9950X3D和DDR5-8000内存。扩展能力方面三个PCIe 5.0插槽、5个M.2接口、10G+5G双有线+Wi-Fi 7无线网络，以及双USB4接口的配置，在目前X870E主板里 也是相当顶级的，而且主板采用了大量的易拆设计，M.2散热器和接口以及显卡插槽都配备了易拆，对玩家来说十分便利。

微星的MEG系列产品都是旗舰级的，那么X870E ACE MAX战神的价格肯定不会便宜，目前这款主板已经在京东上架，售价是5299元，推荐给打算组件顶级平台的朋友。
